Defektoskopia alebo kontrola zvarov (častokrát nazývaná aj anglickým názvom dye penetrant inspection) je metóda nedeštruktívneho testovania povrchu zvarov a pozostáva z viacerých krokov. Vizuálna kontrola zvarov (kapilárna) si vyžaduje použitie technických prostriedkov ako sú napr. defektoskopické spreje - Čistič, Penetrant a Vyvolávač. Podstatou vizuálnej kontroly zvarov je postupnosť krokov:
1. penetrácia defektu (zvaru) Penetrantom,
2. odstránenie prebytočného Penetrantu,
3. vyvolanie indikácie,
4. vizuálna kontrola zvarov (vada je označená červenou farbou).
Chyby pri zváraní na otvorených povrchov môžeme testovať kapilárnou defektoskopiou na materiáloch ako sú:
- hliník, meď, mosadz, oceľ, nehrdzavejúca oceľ (nerez), liatina, karbidy, stelit, keramika aj niektoré plasty.
Pripravenie povrchov pre kontrolu zvarov
Povrch pred testovaním a kontrolou musí byť zbavený cudzích materiálov a náterov. Mazivá a oleje zabraňujú správnemu vstrebaniu Penetrantu, a preto by mali byť pred defektoskopiou odmastené alebo vyčistené Čističom. Piesok, prach a ďalšie nečistoty možu zabrániť odstráneniu prebytočného Penetrantu, preto je potrebné takto znečistené povrchy vyčistiť nerezovou kefou alebo podobne. Farba a všetky nátery tiež musia byť odstránené,
1. Použitie Čističa - čistenie zvaru
Nasprejujte Čističom zvar, alebo časť povrchu, ktorú chcete skontrolovať. Nechajte čistič dostatočne dlho pôsobiť, aby sa všetky nečistoty rozpustili. Zvar utrite dosucha suchou utierkou. V prípade potreby postup opakujte. Po poslednom čistení (pred použitím Penetrantu) je potrebné zvar dostatočne nechať uschnúť. Pozor - čistenie musí byť vykonané v rovnaký deň, v akom bude vykonaná kontrola zvaru.
2. Použitie Penetrantu - penetrácia zvaru
Povrch zvaru nasprejujte Penetrantom, tak aby bol pokrytý celý jeho povrch. Ak Penetrant reaguje so zvarom (stiahne sa do kvapôčiek), je potrebné povrch ešte raz dôkladne vyčistiť Čističom.
Po nasprejovaní nechajte Penetrant pôsobiť 10 - 30 minút - ak chcete lokalizovať extrémne jemné alebo úzke vady zvaru, môžete Penetrant nechať pôsobiť aj dlhšie.
Po dostatočnom pôsobení prípravku utrite povrch čistou handričkou. V prípade potreby postup opakujte, niektoré povrchy budú vyžadovať iba zotretie. Vo všeobecnosti však iba odstráňte prebytočný Penetrant čistými handričkami navlhčenými Čističom. Nestriekajte však Čistič priamo na povrch zvaru - znížila by sa tým citlivosť. Tento proces opakujte ďalším zotretím, až kým sa neodstráni všetka povrchová penetrácia.
3. Použite Vyvolávača (developera)
Dôkladne sprej potraste, aby sa Vyvolávač vo vnútri premiešal. Zvar, ktorý kontrolujte nastriekajte tenkou rovnomernou vrstvou Vyvolávača. Správne nastriekaný Vyvolávač zaschne a vytvorí rovnomernú bielu vrstvu - príliš veľa prostriedku bude maskovať indikácie, príliš málo zas nedokáže identifikovať chyby pri zváraní. Odporúčaná vzdialenosť, z ktorej by ste sprej mali nanášať je 20 - 30 cm. Vrstva, ktorú nanesiete by mala byť cca 15 - 20 cm široká. Po nanesení nechajte Vyvolávač dobre uschnúť.
Okamžite by sa mali objaviť veľké trhliny, menšie trhlinky a chyby sa ukážu postupne.
Vizuálna kontrola zvaru

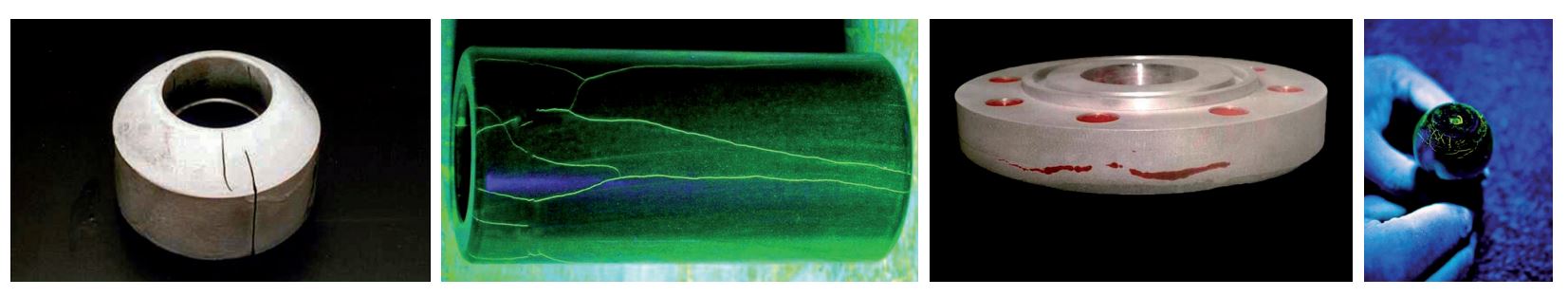

V oblasti povrchu, ktorú kontrolujeme budú chyby pri zváraní označené červenou farbou:
- čiara alebo bodkovaná prerušovaná čiara označuje trhlinu, zlom, prasknutý zvar alebo studený zvar. Ak je indikácia široká a hlboká, prasklina bude rásť a šíriť sa.
- bodky, fliačiky farby označujú pórovitosť, nedostatočnú väzbu alebo netesnosť. Ak je defekt rozsiahly, tiež sa bude ďalej šíriť a rásť.
