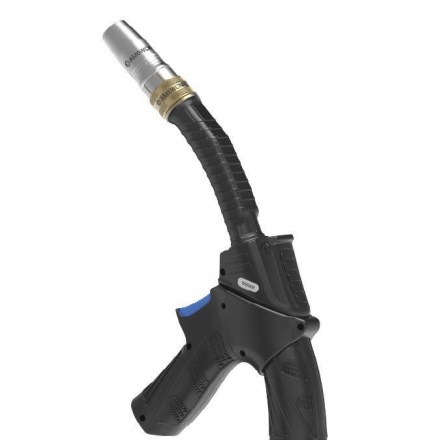

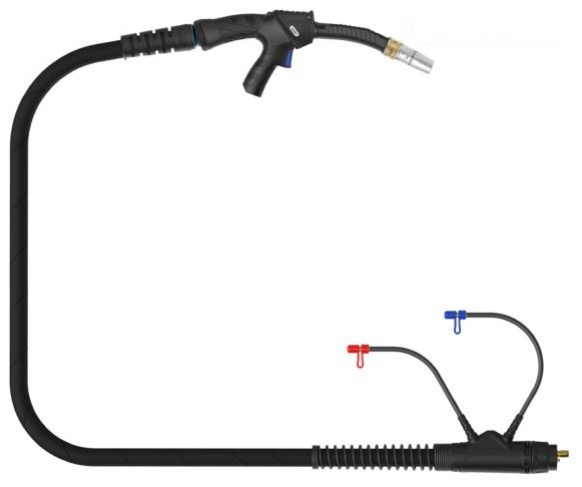

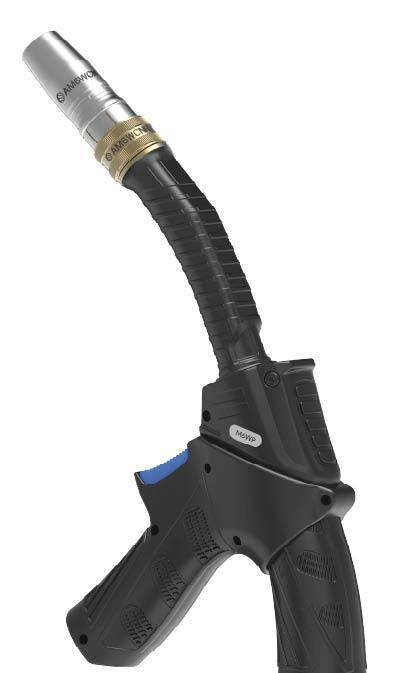

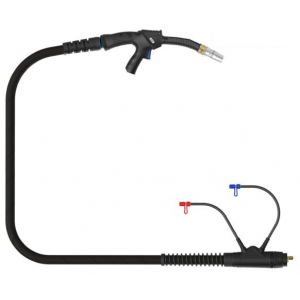

Vysoko výkonný, kvapalinou chladený horák pištolového typu na zváranie metódou CO2 - MIG/MAG, pulzné zváranie, aplikácie s veľkým odtavovacím výkonom a veľké priemery drôtu 0,9 - 2,0 mm.
Obj. číslo | M6WP-DM3-4M |
Zadajte svoj e-mail a budeme vás informovať, keď bude produkt dostupný.
Obj. číslo | M6WP-DM3-4M |
Vysoko výkonný, kvapalinou chladený horák pištolového typu na zváranie metódou CO2 - MIG/MAG, pulzné zváranie, aplikácie s veľkým odtavovacím výkonom a veľké priemery drôtu 0,9 - 2,0 mm.
Horák ARC M6W DIGIMIG PISTOL je vhodný na zváranie pri prúdoch uvedených v tabuľke:
Výkon chladiacej jednotky | Max. A | Pulse | Max. zaťaženie | |
---|---|---|---|---|
CO2 | 1600 W | 580 A | - | 25 kW |
CO2 | 1200 W | 540 A | - | 23 Kw |
Zmesný plyn M21 | 1600 W | 560 A | 400 A | 24 kW |
Zmesný plyn M21 | 1200 W | 510 A | 360 A | 20 kW |
Zaťažovateľ | 100 % |
BI-FLOW - dvojitá cirkulácia chladiacej kvapaliny s vysoko výkonnými komorami efektívne chladí časti horáka (dýza, konektor prúdu, kontaktná špička).

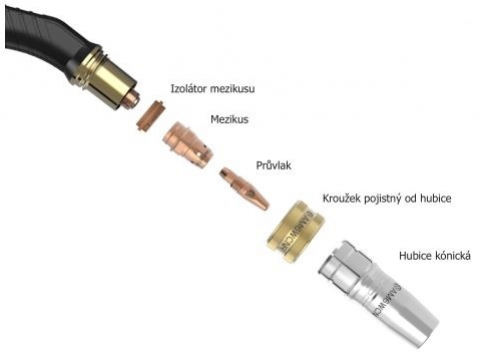

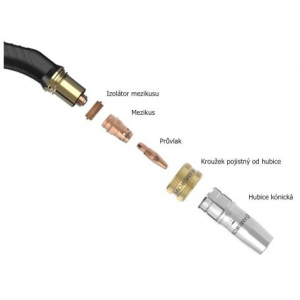

Izolácia rozstrekovej komory (SIC - Spatter Isolation Chamber) - rozstrek vytvorený oblúkom je zadržaný v patentovanej komore, kde sa zhromaždujú kvapôčky roztaveného kovu. Kombinácia izolačnej technológie a geometrie medzikusu zabezpečí uvoľnenie nahromadeného rozstreku pri zložení plynovej hubice. Tryska je umiestnená nad chladiacou komorou a utiahnutá jedným otočením krúžku.
Optimalizácia pre zváranie mäkkým drôtom (OSW - Optimized for Soft Wire Welding) - perfektné vedenie drôtu zo stroja do hlavy horáku, špecifická konštrukcia spotrebných dielov optimalizovaná pre zváranie mäkkým drôtom.
FORCE COOL - špeciálny tvar a usporiadanie kanálov, cez ktoré prúdi ochranný plyn zvyšuje účinnosť chladenia kontaktnej špičky.
NRS (Nozzle Retention System) - systém upevnenia plynovej trysky. Tryska je umiestnená nad chladiacou komorou a utiahnutá jedným otočením krúžku.
Náhradné diely a rozsyp horáka ARC M6W:
Č. | Názov | Kód výrobcu |
1 | Trubka horáku arc M6WP (bal.1) | AM6002P |
2 | Zaisťovacia skrutka pre vodič bovdenu arc M6W/M6OSW (bal.10) | AM6X6 |
3 | Spona vodnej hadice | AM15400024 |
4 | Zostava prívodnej hadice vody arc M6W/M6OSW 4 m | AM5012-40 |
5 | Vodič bovdenu arc M6W/M6OSW 5 m | AM7258-40 |
6 | Prúdový kábel arc M6W/M6OSW 5 m | AM6015-40 |
7 | Vodič arc M6W/M6OSW 5 m | AM5010-40 |
8 | Upínací diel arc M6W/M6OSW (bal.1) | AM8010 |
9 | Blok plášťa arc M6W/M6OSW (bal.1) | AM3235 |
10 | Zostava plátna arc M6W/M6OSW 5 m | AM5019-40 |
11 | Kĺb arc M6W/M6OSW (bal.1) | AM3208-1 |
12 | Matica kĺbu arc M6W/M6OSW (bal.1) | AM3208-2 |
13 | Chránič kábla arc M6W/M6OSW (bal.1) | AM3208-S |
14 | Kábel komplet arc M6W 5 m | AM6006-40 |
15 | Zostava spojovacieho drôtu | AMPCW |
16 | Rukoväť ARC M6WP/M6OSWP sada (bal.1) | AM2515 |
17 | Kryt ovládania arc M6W/M6OSW (bal.1) | AM2515-C |
18 | Sada skutiek arc M (bal.1) | AMSP1-1 |
19 | Tlačidlo horáku štandard arc M (bal.1) | AM2516 |
20 | Tlačidlo horáku predĺžené arc M (bal.1) | AM2516L |
21 | Chránič káblu pružina arc M6W/M6OSW (bal.1) | AM8027 |
22 | Matica poistná arc M6W/M6OSW (bal.1) | AM8028 |
23 | Svorka arc M6W/M6OSW (bal.1) | AM8009 |
24 | Chránič hadice arc M6W/M6OSW (bal.1) | AM1820 |
25 | Hadica vodná arc M6W/M6OSW (bal.1) | AM5017 |
26 | Uzáver vodnej hadice červený arc M6W/M6OSW (bal.5) | AM80320 |
27 | Uzáver vodnej hadice modrý arc M6W/M6OSW (bal.5) | AM80310 |
28 | Púzdro arc M6W/M6OSW (bal.1) | AM5022 |
29 | Skrutka s guľovou hlavou (M4 x 0.7) arc M6W/M6OSW (bal.10) | AM1526 |
30 | Matica arc M6W/M6OSW (bal.1) | AM1519 |
31 | Telo konektoru EURO arc M6W/M6OSW (bal.1) | AM5098 |
32 | O-krúžok bovdenu ARC range (bal.10) | AMLOR |
33 | Matica poistná bovdenu arc M (bal.5) | AM1826 |
34 | Kľúč na spotrebný ARC range (bal.1) | AMWS |
35 | Nástroj na demontáž hubíc ARC M6W (bal.1) | M6WN-DT |
Použitie horáka: | MIG/MAG |
Chladenie: | kvapalinou (vodné) |
Označenie horáka (typ): | ARC M6W |
Priemer drôtu: | Fe, Fe-MC/FC: 0,9 – 2,0 mm; Ss, Ss-MC/FC: 0,9 – 1,6 mm; AI: 1,0 – 2,0 mm |
Min. prietok chladiacej kvapaliny: | 1,5 l/min |
Min. vstupný tlak chladiacej kvapaliny: | 3,0 bar |
Max. vstupný tlak chladiacej kapaliny: | 5,0 bar |
Max. vstupná teplota chladiacej kvapaliny: | 50 °C |
Pracovný rozsah teploty: | -10 až +40 °C |
Ovládanie horáka: | klasické tlačidlo |
