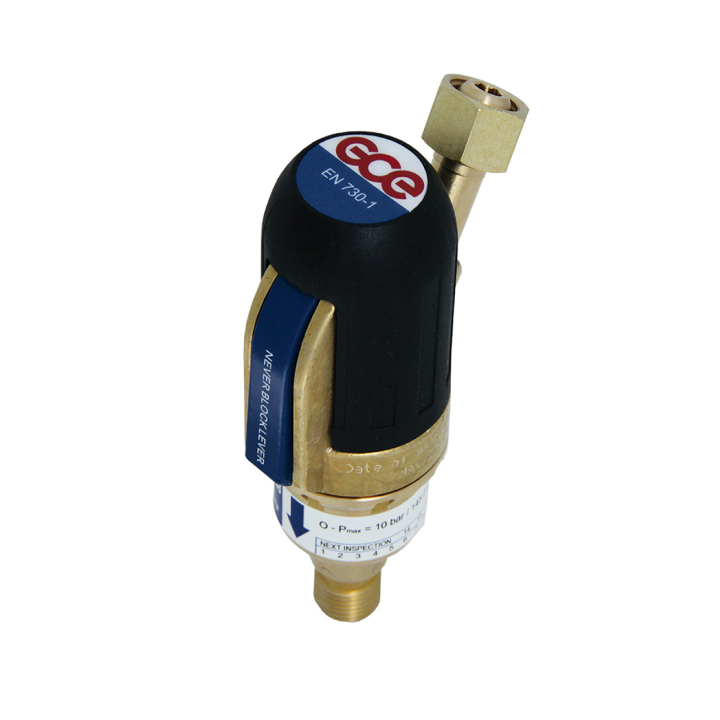

Suchá predloha SG-5 G 1/4'' od spoločnosti GCE je následníkom starej verzie SP50. Funguje ako poistka proti spätnému šľahnutiu. Je vhodná na použitie s kyslíkom a montuje sa na redukčný ventil.

Vlastnosti suchej predlohy SG-5 G 1/4''

• suchá predloha je vyrobená v súlade s normou EN730-1,
• 5 bezpečnostných funkcií:
  • spätný ventil - zabraňuje spätnému prúdeniu prúdu,
  • zhášacia vložka - zabraňuje spätnému šlahnutiu,
  • tepelná poistka, ktorá sa aktivuje zmenou teploty a trvale uzavrie prívod plynu,
  • tlaková poistka, ktorá sa aktivuje zmenou tlaku pri spätnom šlahnutí,
  • resetovací mechanizmus,
• prevádzkový tlak =  10 bar,
• prepočítavací koeficient - x  0,95,
• závit = 1/4'', vonkajší priemer 13,16 mm; priemer matice 11,89 mm,
• vhodné na použitie s kyslíkom,
• montáž na redukčný ventil.

Použitie suchej predlohy SG-5

Suchými predlohami odporúčame vybaviť fľašové redukčné ventily ako aj odberné miesta technických plynov. To platí pre všetky horľavé plyny aj kyslík.
Tiež odporúčame vybaviť suchými predlohami horáky alebo rukoväte zváracích horákov.
Životnosť je maximálne 5 rokov od uvedenia do prevádzky, preto je minimálne raz za 6 mesiacov potrebné skontrolovať správnu funkciu poistiek.
