Ani domácí kutil, ani profesionální svářeč se neobejde bez svářečské kukly na ochranu očí. Výběr svářečské kukly ovlivňuje řada parametrů - hodnocení a velikost průzoru, DIN v tmavém a světlém stavu, hmotnost a další speciální funkce, jako je Twilight, Autopilot atd. Pojďme se s jednotlivými funkcemi blíže seznámit, protože jejich význam je pro každého jiný - každý svářeč má jiná kritéria pro výběr.
Neměli bychom zapomínat ani na ochranu dýchacích cest. Pokud máte k samostmívací svářečské kukle připojenou filtroventilaci, ochrání vaše plíce i před vznikajícími škodlivými výpary. Ochrana dýchacích cest je nezbytná jak při profesionálním, tak při domácím hobby svařování.

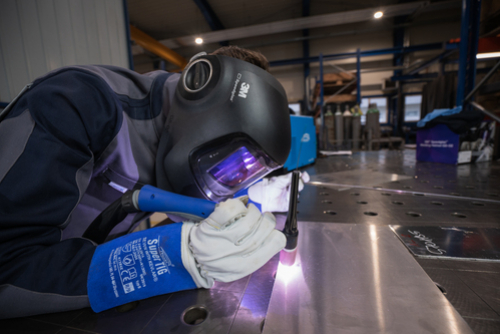

Svařování metodou TIG se samozatmívací svářečskou kuklou 3M Speedglas G5-02
Jaké části má samostmívací svařovací kukla?
Znalost jednotlivých částí samostmívací svářecí kukly vám pomůže pochopit parametry (uvedené níže v článku), na jejichž základě si kuklu nakonec vyberete. Kukly se liší v několika detailech, ale základní části můžeme identifikovat následovně:
- Průzor (zorník) - skrze průzor se díváte z kukly na okolní svět. Jeho hlavní částí je samozatmívací kazeta, tedy filtr ADF (Auto Darkening Filter), skládá se z LCD displeje z tekutých krystalů, UV a IR filtru, desky plošných spojů, elektronických součástek a optických senzorů. Všechny tyto části zajišťují stmívání filtru a váš bezpečný výhled přes kazetu během svařování.
Některé samozatmívací kukly mají výklopné zorníky, které zvednete, když brousíte (pak ztmavení nepotřebujete). U těchto kukel je kazeta na výklopné části, takže když ji vyklopíte, vidíte přes průhledný, nezatmavený průzor. U svářečských kukel, které mají průzor pevný, přepínáte mezi broušením a svářením tlačítkem na vnější nebo vnitřní straně kukly.
Je důležité zmínit, že kukla má také ochranné fólie, které chrání kazetu z vnější i vnitřní strany před poškrábáním a rozstřikem při svařování. - Plastový kryt, kostra svářečské kukly - chrání obličej při svařování, tvoří největší část kukly,
- Hlavový kříž - utahuje kuklu tak, aby dobře a pohodlně seděla na hlavě,
- Příprava pro filtroventilaci - mají ji pouze samostmívací svářečské kukly, které lze připojit k filtroventilační jednotce.

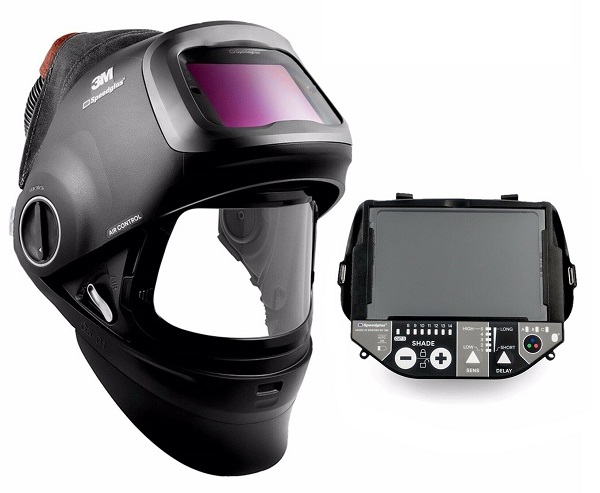

Samostmívací kazeta svářečské kukly G5-01 3M Speedglas VC
Jak si vybrat samostmívací kuklu pro domácí svařování
Při svařování v domácí dílně jste vystaveni stejnému záření jako profesionální svářeč, jen ne každý den. Právě tato nepravidelnost při svařování je často kamenem úrazu při zvažování ochrany při svařování. Mnoho kutilů tvrdí, že při svařování 5x ročně nepotřebují tu nejlepší kuklu. Koupí si levnou samostmívací kuklu, aby udrželi krok s dobou. Doma pak zjistí, že kukla je mizerná, funkce chybí, kazeta má nízkou citlivost, reaguje pozdě, takže oči dostanou šok jako při focení bleskem zblízka, což není ani příjemné, ani zdravé, i když "jen 5x ročně."
Levné svářečské kukly
Upřímně řečeno, pokud chcete zůstat v nízké cenové relaci, je lepší zůstat u klasických pasivních kukel, které mají permanentně tmavé sklo. Poskytují vynikající ochranu před UV a IR zářením i před jasným viditelným světlem, a to za dobrou cenu. Technologicky se však jedná o dinosaura, který je předzvěstí těžkopádného svařování. Práce s běžnou svářecí kuklou je náročná, zejména pro začátečníka, protože před svařováním musíte namířit hořák na další svár, pak sklopit kuklu (čímž se ocitnete téměř v temné komoře) a při tak špatné viditelnosti a neurčité vzdálenosti hořáku od materiálu svařujete.
Dostupné samostmívací kukly pro hobby svařování
Trh se však přirozeně vyvíjí a v dnešní době je možné pořídit kvalitní samostmívací kuklu za cenu dobré večeře pro 3-4 osoby. Například kukla Spectra MOST s nejvyšší klasifikací průzoru 1/1/1/1, kterou nemají ani kukly 4x dražší, stojí do 3000 Kč. Slovy Martina Solíka „je to Škoda Octavia za cenu Fabie“. Nebo novější model, kukla V1000 MOST má přidané reálné barvy, takže už nevidíte všechno jenom zeleně. Obě kukly doporučujeme kvůli jejich špičkovému provedení, i když jsou v nižší cenové relaci. Proto je možná na čase odpustit si jednu večeři v lepší restauraci, uvařit si raději doma s rodinou a dopřát si kvalitní samostmívací kuklu.
A potřebujete při domácím svařování filtroventilaci? Škodlivé látky ze svařování se usazují v krvi, samozřejmě je pravda, že škodlivost závisí na vdechovaném množství, a tedy i na větrání prostoru. Ochranu dýchacích cest rozhodně není radno podceňovat ani při hobby svařování. Pokud nesvařujete pravidelně, lze použít svářečský respirátor nebo polomasku s filtry pevných částic. Filtroventilace přináší větší komfort při dýchání a chrání vaše plíce.

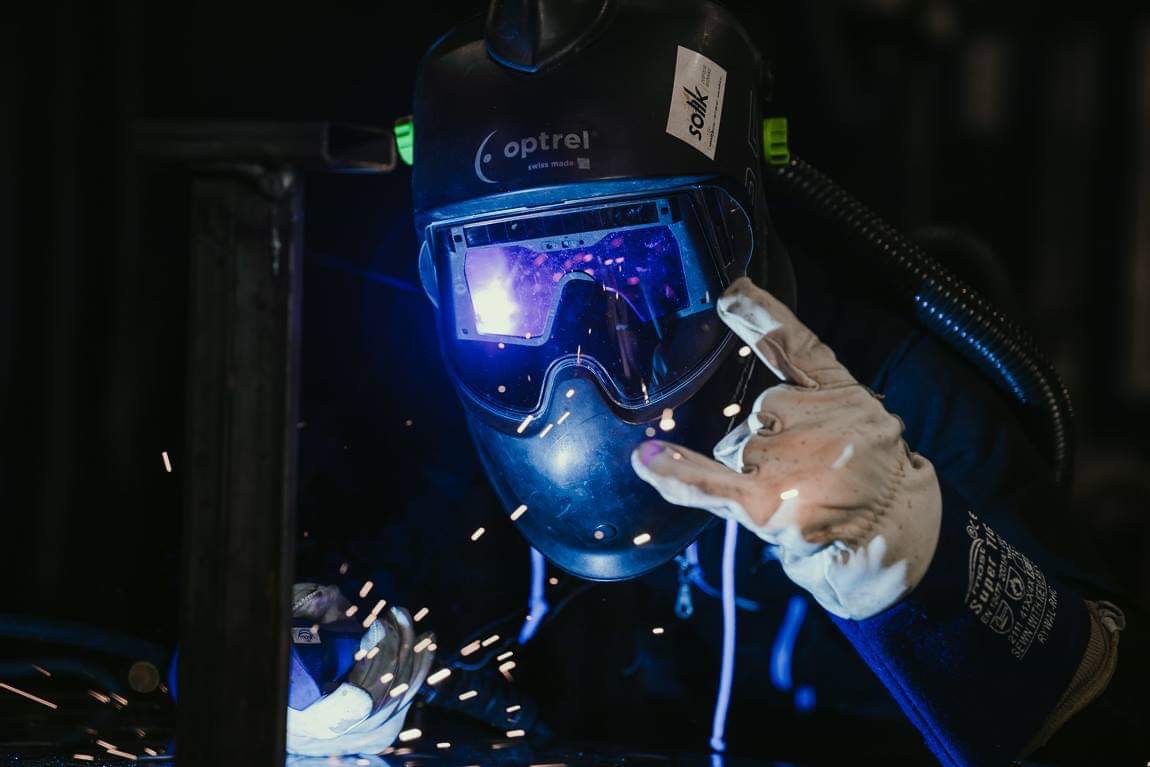

Svařování metodou MIG/MAG (CO2) - Samostmívací svářecí kukla Optrel Panoramaxx
Samostmívací svářečská kukla pro profesionální svářeče
Profesionální svářečské kukly jsou kvalitnější než kukly pro hobby použití, mají mnoho funkcí usnadňujících svařování a samozřejmě vyšší cenu. V současné době by se ve výrobních podnicích měly používat pouze samostmívací svářečské kukly s filtroventilační jednotkou, která chrání plíce. Na Slovensku i v Česku se však na ochranu dýchacích cest často zapomíná, ačkoli v jiných zemích je standardem. Při svařování vdechujete škodlivé částice a některé vás mohou velmi rychle poslat na plicní oddělení. Pokud si dokážete představit jiné způsoby odpočinku, pořiďte si kromě samostmívací kukly také filtroventilaci pro časté svařování.
Jak se liší samozatmívací svářecí kukly pro profesionální svařování?
V doplňkových funkcích. Na trhu je několik firem, jejichž svářečské kukly patří ke špičce. Asi jako u automobilů, kde u každého výrobce hraje roli něco jiného (jeden má super bezpečné plechy, jiný elektroniku, komfort, design,...), se výrobci samostmívacích kukel zaměřují na některé vlastnosti více než na jiné. Vylepšují to, v čem jsou dobří, a na vylepšených nebo zcela nových detailech pak staví zviditelnění své značky. Například přilby Optrel mají nejjasnější výhled přes průzor, velmi nízkou hmotnost a panoramatický výhled. 3M dala svářečským přilbám 3M Speedglas skvělé hlavové kříže, pohodlí, boční průzory, připojení Bluetooth a nejnověji i zaoblenou kazetu. Zaměřte se na to, co při svařování potřebujete, přečtěte si recenze, vyzkoušejte kukly a pak nakupujte.

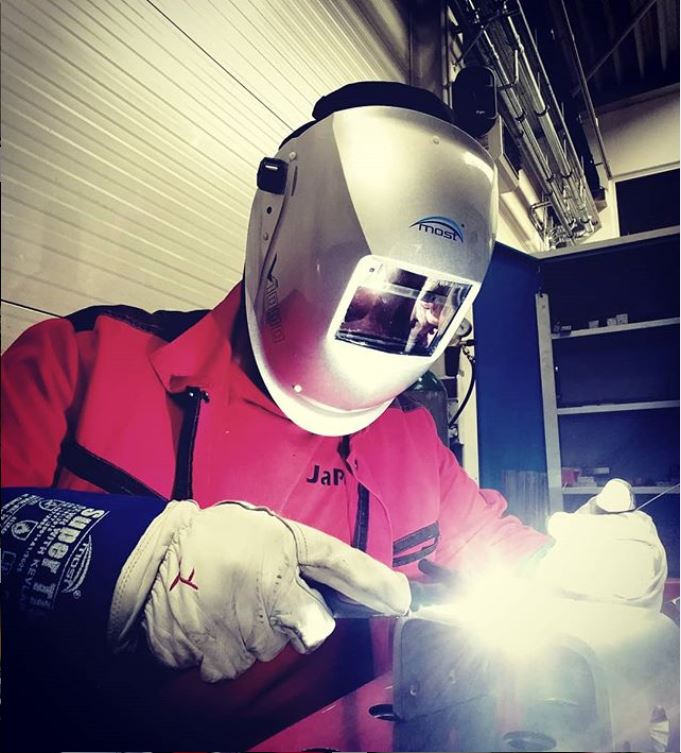

Svářecí kukla V1000 s filtrační ventilací V-FLOW MOST
Parametry samostmívací kukly
Nyní se podívejme, co všechno může při výběru svářečské kukly hrát roli. Nejvíce parametrů se týká samostmívací kazety, je to část, která prochází nejpečlivějším vývojem a dočkala se největších technologických změn.

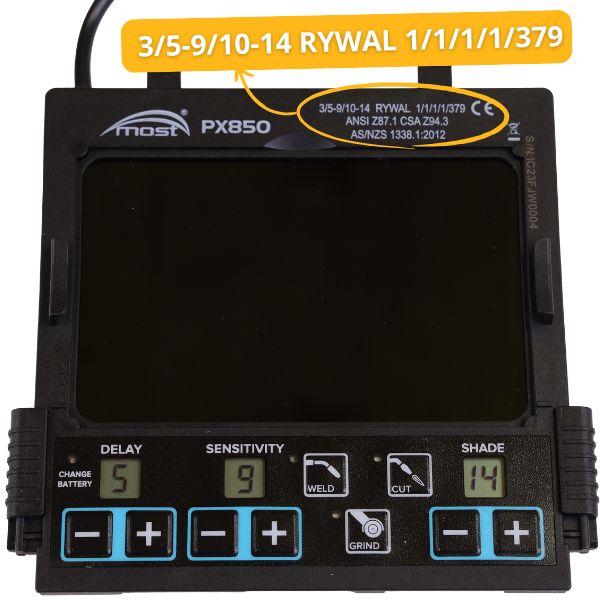

- Klasifikace kazety - hodnotí se čtyřmi stupni (na stupnici od 1 do 3, kde 1 je nejlepší), s hodnocením 1/1/1/1 získáte nejvyšší ochranu očí, špičkovou kvalitu vidění bez zkreslení, s rovnoměrným zatemněním. Podrobné vysvětlení klasifikace kukel naleznete v článku „Optická kvalita samostmívací svářecí kukly: Označení filtru 1/1/1/1“, zde jen stručně:
-
Optická třída - jasnost, přesnost vidění - hovoří o zkreslení a deformaci obrazu
-
Rozptyl světla - popisuje výrobní nečistoty filtru (škrábance, značky,...), které mohou negativně ovlivnit pohled přes průzor a způsobit rozmazání, rozostření
-
Rovnoměrnost, konzistence ztmavení - vyjadřuje rovnoměrnost ztmavení dané úrovně po celé ploše kazety. Kazeta musí mít všude stejnoměrnou úroveň zatemnění, aby byl svářeč chráněn stejně uprostřed i po stranách
-
Úhlová závislost, úhlový pohled - jedná se o stálost pohledu bez ohledu na úhel, pod kterým se do kazety díváte. V případě třídy 1 by měla být kazeta stejně tmavá při pohledu pod různými úhly. Při nižším čísle bude kazeta v určitých místech světlejší
-
-
Technologie True Color nebo Real Color - samostmívací kazeta s přirozenými barvami vám ukáže svět ve skutečných barvách a ne v 50 odstínech zelené, jako je tomu u přileb bez této technologie,
-
Velikost průzoru - určuje velikost obdélníku, kterým se díváte ven přes kuklu. Čím větší, tím více vidíte. Ve velikosti zorníků vedou kukly jako Optrel Panoramaxx nebo Helix s panoramatickým výhledem, 3M Speedglas G5-02 se zaoblenou kazetou nebo 3M Speedglas 9100 XXi s bočními průzory, které rozšiřují vaše zorné pole.
-
Počet senzorů - optické senzory měří jas svářecího oblouku a podle toho upravují úroveň tmavosti filtru (kazety). Vyšší počet senzorů zajišťuje vyšší citlivost kukly a její schopnost rychle reagovat na změny v oblouku, což je důležité zejména při svařování metodou TIG. Vhodný počet snímačů je 3-4, některé kukly mají i 5 snímačů, např. kukly Panoramaxx i Helix.
-
Metody svařování - na kukle musí být uvedeno, pro jaké metody svařování je vhodná - MIG/MAG, TIG, obalená elektroda (MMA), plazma. Každá metoda má specifický rozsah proudu („amperů“), při kterém svařujete. S tím souvisí i další parametr.
-
Stupně ztmavení, tj. rozsah ztmavení DIN - udává, kolik světla filtr (kazeta) propustí k vašim očím. Kvalitní samozatmívací kukly mají možnost nastavení požadovaného stupně tmavosti v určitém rozsahu, např. 8-12 DIN, 5-12 DIN, 9-13 DIN. Při vyšší hodnotě je pohled přes kuklu tmavší, při nižší hodnotě světlejší. Jak již bylo zmíněno, řídíte se rozsahem potřebným pro daný způsob svařování.

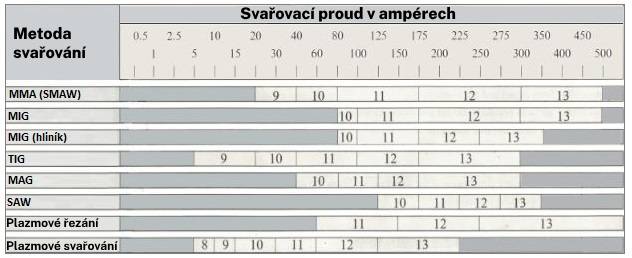

Rozsah svařovacího proudu pro metody svařovaní
-
Stupeň tmavosti ve světlém stavu - tj. v neaktivním stavu, kdy nesvařujete. Pohled přes kuklu ve světlém stavu je jako pohled přes sluneční brýle, čím nižší číslo, tím jasnější výhled. Většinou se setkáte se stupněm 3 nebo 4. Lepší svářečské kukly jdou ještě níže - například 2,5 DIN má kukla 3M Speedglas G5-02 .Úžasná hodnota 2.0 DIN je u přilby Optrel Crystal 2.0 nebo Optrel Panoramaxx CLT / Helix CLT. Světlý stav se používá při broušení.
-
Doba (rychlost) stmívání - je to rychlost stmívání kazety v okamžiku zapálení elektrického oblouku ze světlého stavu do potřebného stupně tmavosti (v závislosti na metodě svařování). Pohybuje se ve zlomcích sekundy. Čím nižší je uvedená doba, tím rychleji přejde samozatmívací kukla do požadovaného stavu a rychleji ochrání vaše oči. U velmi kvalitních kukel se tento čas pohybuje od 1/20000 s = 0,05 ms směrem dolů.
-
Doba rozjasnění - je to doba, po kterou samostmívací kukla přechází po svaření do světlého stavu. Nejlepší je, když si ji jako uživatel můžete nastavit sami.
-
Stupeň ochrany proti UV/IR záření - jedná se o trvalou ochranu proti UV a IR záření nezávislou na ztmavnutí kazety, obvykle se hodnoty pohybují mezi DIN 13 - 16.
-
Funkce samozatmívací kazety - věnujte pozornost tomu, jaké funkce svářecí kukla nabízí, aby vám usnadnila práci, např. funkce Delay (zpoždění) umožňuje nastavit dobu přechodu z tmavého stavu samozatmívací kazety do světlého stavu, abyste šetřili své oči a neoslňovali je; pomocí funkce Sensitivity (citlivost) můžete nastavit citlivost detekce oblouku, ... Některé funkce jsou specifické pro danou značku, např. funkce Autopilot umožní kukle automaticky nastavit tmavost podle ampérů, kterými svařujete, funkce Twilight slouží k plynulejšímu návratu do světlého stavu, ...
-
Režim broušení - umožňuje zafixovat světlý stav kukly během broušení ( obvykle na DIN) a zabránit tak ztmavnutí kazety v důsledku světelných impulsů během broušení.
-
Hmotnost kukly - při celodenním nošení kukly zjistíte, že hmotnost je velmi důležitým parametrem. Svářečská kukla s hmotností nižší než 500 gramů nezatěžuje krk a šíji tolik jako kukla s vyšší hmotností.
-
Hlavový kříž - pohodlný kříž zajistí, že vám kukla dobře sedí na hlavě, nesklouzává ani neškrtí, klasický je tříbodový kříž, pokud vidíte vícebodový, je to výhoda, protože získáte detailnější nastavení.
-
Způsob napájení - nejčastěji se jedná o účinnou kombinaci solárních článků a malé lithiové vyměnitelné baterie, kdy solární článek získává energii ze svařovacího oblouku a dobíjí baterii. Při koupi samosvařovací kukly si ověřte, že baterie lze vyměnit (že nejsou natvrdo zatavené, v takovém případě je životnost kukly rovna životnosti baterií), ale to by mělo být u dobrých kukel samozřejmostí. Některé svářecí kukly lze také nabíjet prostřednictvím USB konektoru.
-
Náklady na spotřební díly - v konečném důsledku mohou spotřební díly zvýšit náklady, i když dražší značkové díly obvykle vydrží déle a jsou také kvalitnější. Nejběžnějšími rotačními díly jsou určitě ochranné fólie.
-
Příprava pro filtroventilační jednotku - jak jsme již zmínili, ve výrobě bychom povinně zavedli používání filtroventilační jednotky, ačkoli je to hudba budoucnosti.
-
Design kukly - každý máme jiný vkus a to se také projeví při nákupu svařovací kukly. Proto se vyrábějí kukly, které mají sci-fi vzhled, oblé i hranatější tvary, různé barvy atd. Koneckonců, proč si při svařování nedopřát trochu stylu?
Samostmívací svářecí kazeta s hodnocením 1/1/1/1 - MOST Spectra
Každý si jistě najde svou oblíbenou samostmívací kuklu
Domácí i profesionální svářeč se při výběru kukly bude jistě řídit cenou. Pro příležitostné domácí svařování nepotřebujete svářečskou kuklu s nejnovějšími technologickými vychytávkami, ale určitého standardu je dobré se držet. Jde především o zdraví, koupí velmi levné kukly byste si jen uškodili. Profesionální svářeč by měl sáhnout do vyšších, profi samostmívacích kukel, mezi kterými najde špičkové kukly za vysokou cenu, ale také kvalitní kukly za cenu, která se mu při příští objednávce rychle vrátí.
