Pri zváraní reaktívnych materiálov ako napr. nerezová oceľ alebo titán, ktorý reaguje s atmosférou už pri teplote 300°C, je potrebné zváranie v ochrannej atmosfére s použitím ochranného plynu (Ar, Ar/He). Titán sa chová úplne inak ako oceľ, alebo nerez - spôsobuje to práve nízka tepelná vodivosť titánu. Aj z toho dôvodu sa zvára pri nižšom zváracom prúde (nižších ampéroch). Titán má tiež vysokú reaktívnosť s ovzduším, čo ma za následok to, že oxiduje. Práve preto je dôležité, aby bol zvarový kúpeľ aj okolitý materiál krytý ochrannou atmosférou argónu, inak môže dôjsť ku degradácii materiálu.
Pri použití štandardných keramických hubíc s obyčajným držiakom klieštiny nie je krytie materiálu ochrannou atmosférou dostatočné, kvôli čomu zvar častokrát reaguje s atmosférou. Ak sa snažíme dosiahnuť ideálny výsledok, práca s týmito keramikami je zdĺhavá, a tiež nákladná na spotrebu argónu. Riešenia na tento problém sú dve:
- použitie nafukovacieho argónového stanu
- použitie sklenenej hubice s veľkým priemerom a domčekom klieštiny so sitkom
Dnes si priblížime druhé uvedené riešenie krytia zváraného materiálu ochrannou atmosférou - zváranie so setom pre sklenenú hubicu.

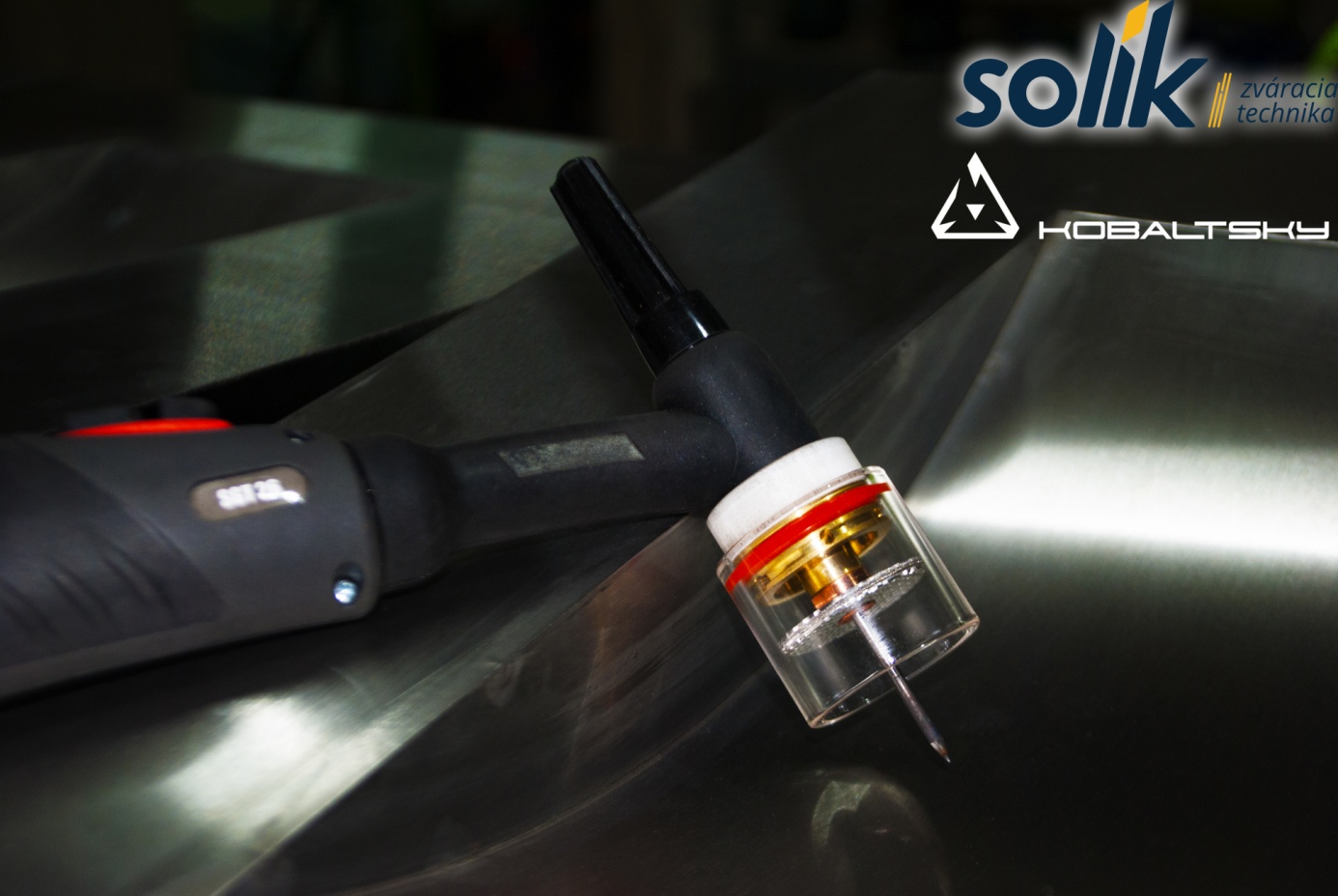

Sklenené hubice

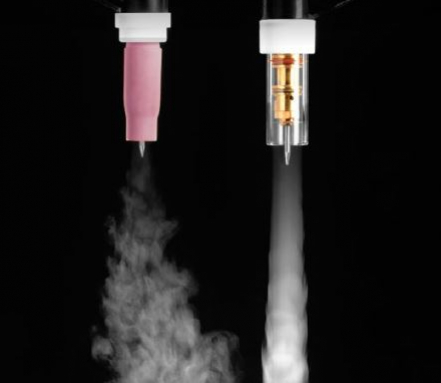

V čom je tento zázrak iný ako klasické keramické hubice? V skratke vo všetkom :).
Kompletný set so sklenenou hubicou obsahuje :
- izolačný krúžok pre horák (WP9 až WP20tková rada)
- skrátenú klieštinu
- držiak klieštiny
- domček klieštiny so sitkom
- sklenenú hubicu

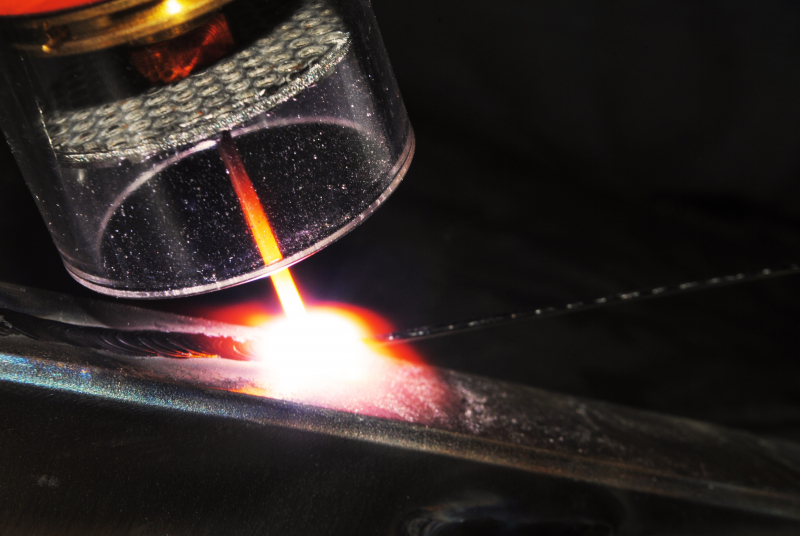

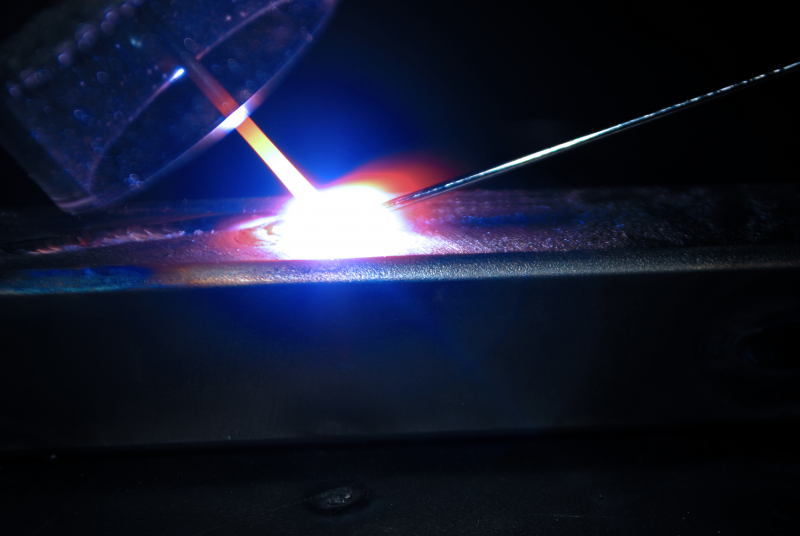

Po aplikácií setu sklenenej hubice na horák máme zaručené krytie ochrannou atmosférou aj pre veľkú plochu, čo má za následok zefektívnenie práce zvárača a šetrenie plynu. Set disponuje sklenenou hubicou, ktorá je vyrobená zo žiaruvzdorného Pyrexu, ktorý je priehľadný, čo umožňuje zváranie aj v ťažko prístupných miestach.
Prečo je dôležitý domček klieštiny so sitkom?

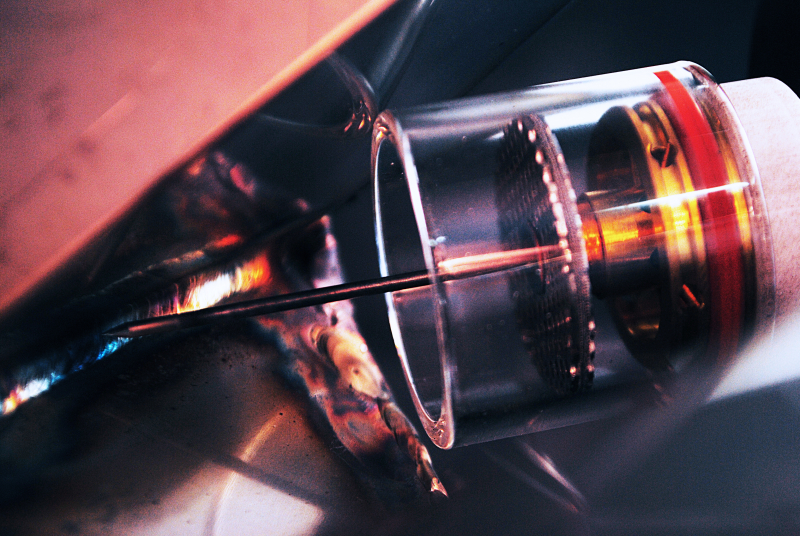

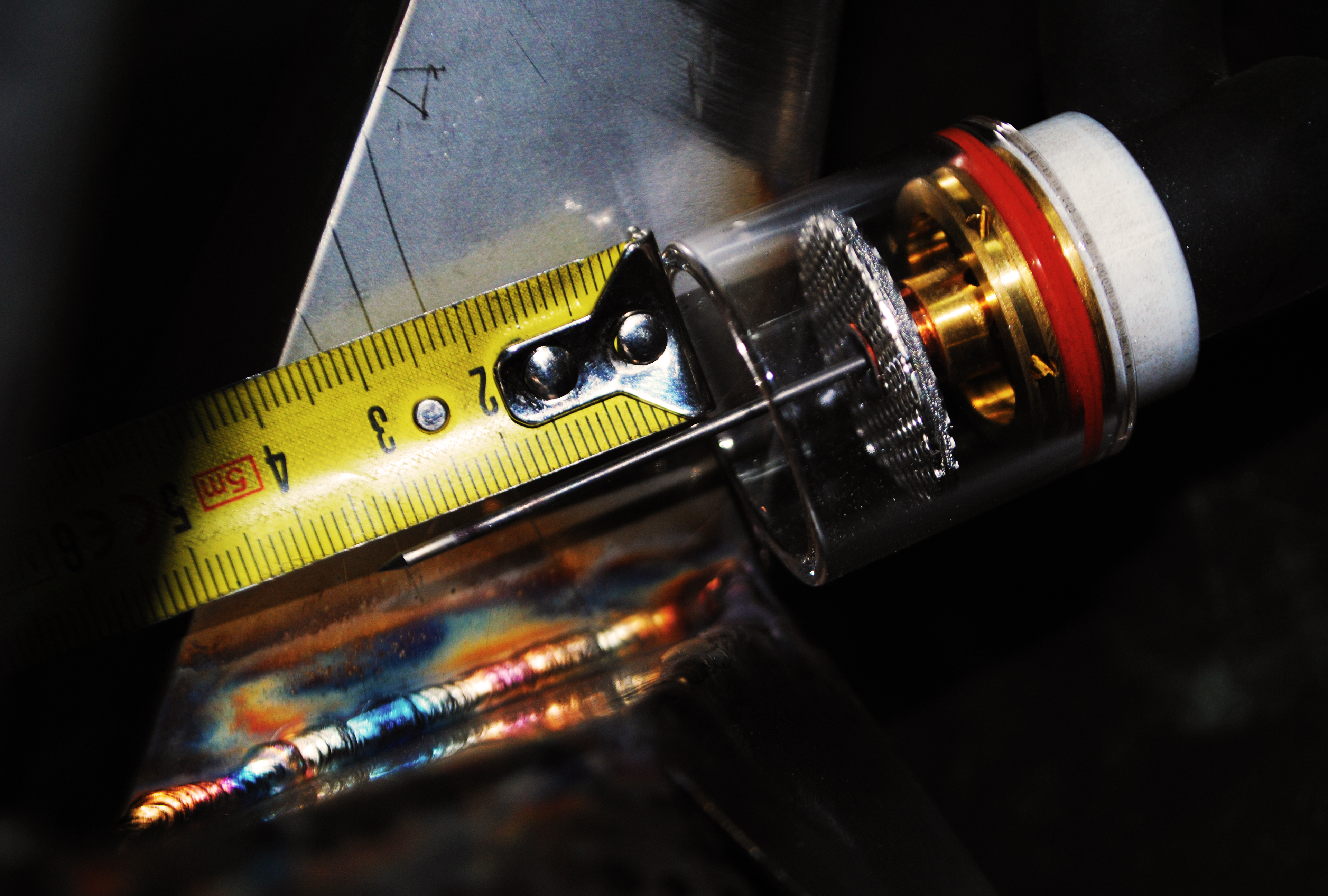

Jednou z najdôležitejších vecí z tohto setu je domček klieštiny so sitkom. Ide o zalisovanú nerezovú tkaninu s rôznymi priemermi, ktorá usmerňuje prúdenie plynu v sklenenej hubici. Vďaka tomuto domčeku je možné zvárať elektródou, ktorá môže byť vytiahnutá až do 38 mm za koncom hubice, čo umožňuje zváranie v rôznych polohách bez straty krytia ochrannou atmosférou.
Zváranie titánu so sklenenými hubicami - zafarbenie zvaru

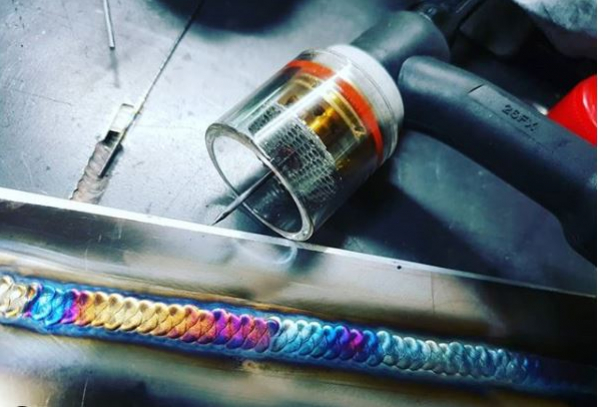

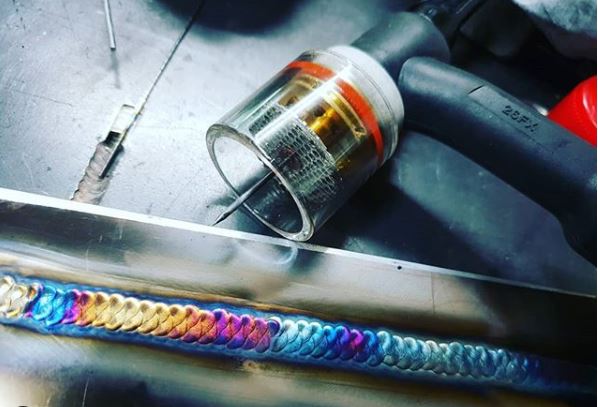

Titán po zváraní nesmie byť fialový, úplne žltý, ani dúhový. Takéto zafarbenie mávajú zvary, pri ktorých došlo k oxidácii a ochranná atmosféra nebola dostatočná. Práve kvôli tomu sú zvary so zafarbením krehkejšie a môžu ľahko prasknúť. Ideálna farba titánového zvaru je preto strieborná, bez farebného zafarbenia.

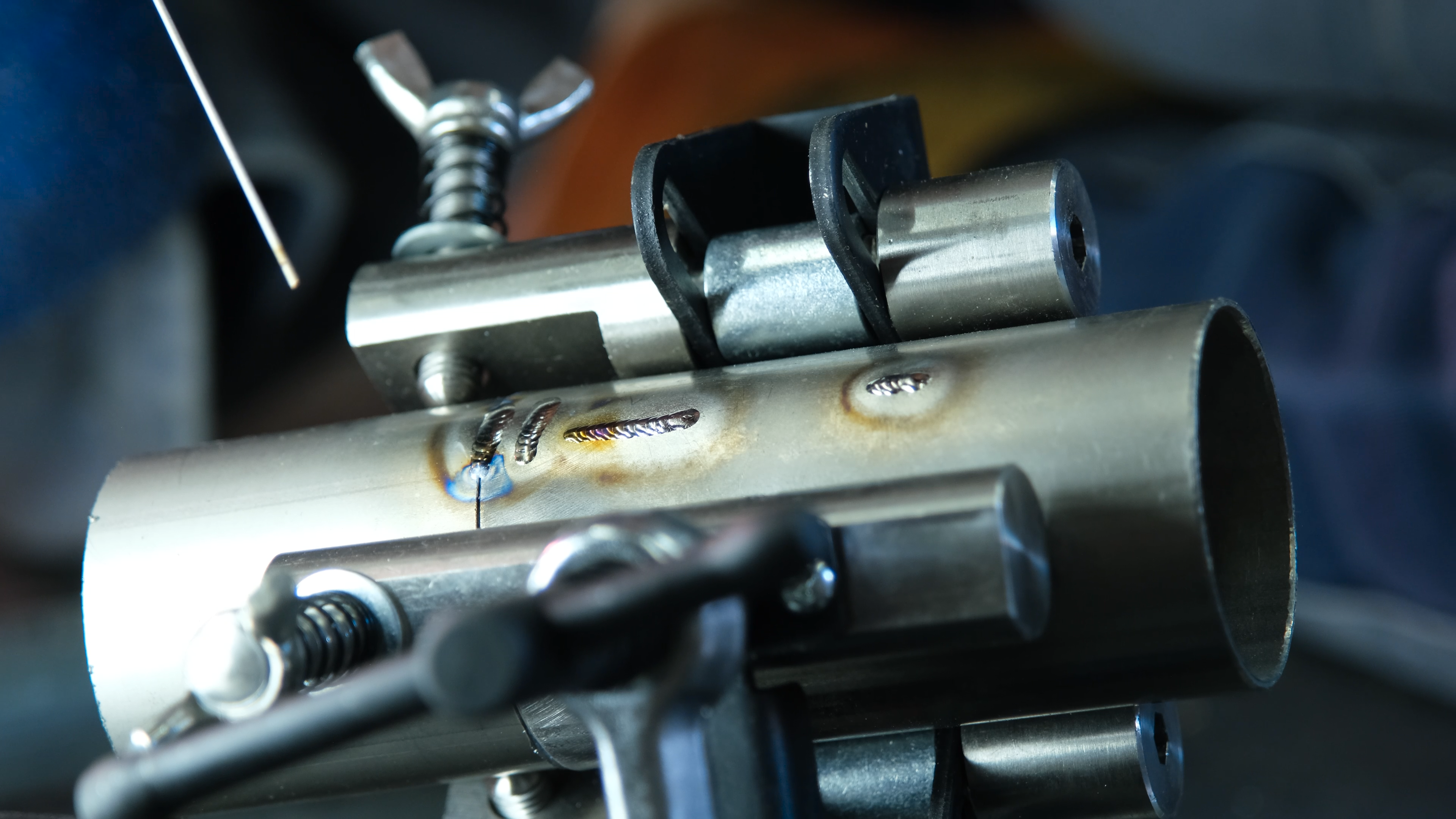

Demonštrácia zvárania titanovej trubky sklenenými hubicami - ideálny zvar druhý zľava
Ak by sme sa pozreli na praktickú ukážku zvárania titánu, ideálnym by bol druhý zvar v poradí (na obrázku 2. zľava), tento zvar je bez sfarbenia a bez stôp po oxidácii. Ochranná atmosféra argónu splnila svoj účel - atmosféra sa tam vďaka širokej hubici s difúzorom nedostala a zvar neoxidoval, aj vďaka tomu je krásne strieborný.
Ak by sme zvary porovnali, pri prvom zvare zľava vidíme rozsiahlu oxidáciu. Ochranná atmosféra na zvar prúdila iba zvrchu a kryla ho, no atmosféra sa ku zvaru dostala zvnútra cez zvarový spoj, ktorý nebol ochránený a spôsobila oxidáciu. Pri treťom zvare zĺava je druhá polovica zvaru kvalitatívne výborná, avšak v jeho prvej polovici vidieť nadmernú oxidáciu - takýto zvar má preto vysokú krehkosť.
Práve preto je správne krytie argónom a použitie širokých hubíc pri titáne veľmi dôležité. Bez využitia ochrannej atmosféry plynom by sa nám titán nepodarilo zvariť, respektíve zvar by bez nej nebol dostatočne kvalitný. Vďaka širšej hubici zabezpečíme pokrytie argónom na väčšej ploche zvaru.
Výhody a nevýhody zvárania so sklenenými hubicami
Výhody:
✔ krytie veľkej plochy ochrannou atmosférou
✔ možnosť vytiahnutia elektródy až 38mm za okraj hubice, čo nám zaručuje perfektné krytie aj v ťažko dostupných miestach
✔ priehľadnosť sklenenej hubice vyrobenej z Pyrexu
✔ efektivita
✔ dostupnosť pre všetky typy horákov
✔ dostupnosť náhradných dielov
✔ rýchla návratnosť prvotnej investície
Nevýhody:
✖ pomerne vysoká prvotná investícia
✖ krehkosť sklenenej hubice
váš tím Solík
