Najpredávanejšiu zváračka značky MOST doplnila pulzná technológia. Na trhu sa tak objavila novinka – Fanmig J5 Pulse na pulzné zváranie hliníka, nereze a ocele. Zváračka Fanmig J5 je u naších zákazníkov veľmi obľúbená a tak sme sa nevedeli dočkať testovania nového modelu. Na jej hodnotenie a nastavenie parametrov pri zváraní jednotlivých materiálov sme sa pozreli spolu so skúseným profesionálnym zváračom Pavlom Kováčikom - Kobaltskym.
Recenzia invertorovej zváračky Fanmig J5 Pulse MOST od Pavla Kováčika z firmy Kobaltsky
Výhody pulzného zvárania - kvalitné zvary a menší rozstrek
Zváranie pulzným elektrickým oblúkom sa oproti klasickému zváraniu CO2 vyznačuje viacerými výhodami. Pulzný elektrický oblúk funguje na dvoch fázach – fáza prúdu s nízkym výkonom a fáza pulzného prúdu s vysokým výkonom, ktorý neskratuje. K prenosu kvapky kovu do zvaru dochádza práve vo fáze pulzného prúdu, kedy sa čiastočky materiálu oddeľujú vďaka presne dávkovanému pulzu. Práve preto pri pulznom zváraní nevzniká takmer žiadny rozstrek.
Porovnanie klasického a pulzného zvárania MIG/MAG
MIG/MAG zváranie je takzvaným "poloautomatickým zváraním" - to znamená, že drôt je do zvarového spoja podávaný automaticky cez podávač drôtu. Pri zváracom oblúku bez pulzu sa drôt dostane ku zvarencu, špička drôtu sa odtaví a v jednotlivých veľkých kvapkách drôt dopadá do zvarového kúpeľa a vytvorí zvar. Veľkou nevýhodou pri tejto metóde je veľký rozstrek (vznikajú guličky roztaveného kovu), ktorý je potrebné následne dočisťovať.

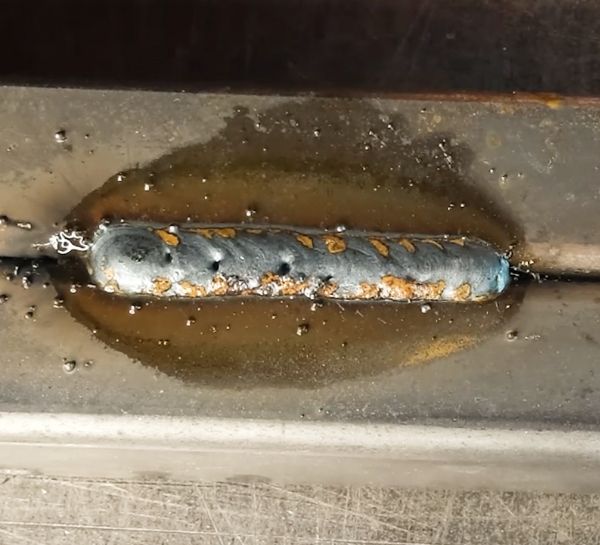

Príklad MIG/MAG zvárania s rozstrekom v okolí zvaru
Pri pulznom MIG/MAG zváraní dochádza k odtavovaniu drôtu a roztavený kov nám prechádza do zvarového spoja v malých čiastočkách (nie vo veľkých kvapkách, ako je tomu pri oblúku bez pulzu). To spôsobuje, že v okolí zvaru nie je rozstrek - pulzné zváranie minimalizuje rozstrek kovu a naopak zväčšuje prievar zvaru). Výhodami je vyššia produktívnosť, minimálne čistenie po zváraní a minimum odprskov z rozstreku. Nevýhodou je len to, že pri pulznom zváraní je potrebný zvárací horák s vyšším prúdovým zaťažovateľom (pulz teda viac zaťažuje horák).
Na aké materiály je pulzné zváranie vhodné?
Nízky rozstrek a malý prievar materiálu zabezpečujú, že táto metóda je odporúčaná pri zváraní MIG/MAG aj TIG, a to najmä pri zváraní tenkých plechov. Pulzné zváranie je vhodné pre hliník a jeho zliatiny a tiež pre vysokolegované ocele.
Pri porovnaní klasickej a pulznej zváračky Fanmig J5, medzi výhody pulzného zvárania preto jednoznačne patrí absencia rozstreku pri zváraní. Zvary sú tiež kvalitnejšie a húževnatejšie a zváranie hliníka, nereze aj ocele je vďaka pulznej technológii nenáročnejšie.
Pulzné zváranie hliníka – príprava a nastavenie parametrov invertorovej zváračky
Príprava zváracieho príslušenstva aj materiálu pred samotným zváraním patrí medzi najdôležitejšie kroky. Pre zváranie hliníka invertorovou zváračkou Fanmig J5 Pulseje potrebné ešte nasledovné príslušenstvo:
-
fľašu s ochrannou atmosférou inertného plynu (argón),
-
zvárací horák na hliník s teflonovým bowdenom, vďaka ktorému sa hliník nebude zadrhávať a plynulo sa vsunie do zvarového kúpeľa,
-
zváracie špičky na hliník – v tomto prípade by zváracie špičky mali byť o niečo väčšie ako je priemer zváracieho drôtu (pri zváracom drôte s priemerom 1,0 mm volíme špičky veľkosti 1,2 mm). Odporúčame zváracie špičky určené na hliník, aby sa zvar nelepil a zváranie tak bolo pohodlnejšie a jednoduchšie
-
zváracie kliešte na jednoduchšiu manipuláciu s drôtom a náhradnými dielmi horáka,
-
separačný sprej na horák, ktorý zabezpečí, aby sa guličky roztaveného kovu nelepili na hubicu,
-
uhlovú brúsku s čistiacim kotúčom Scotch Brite XT Pro Extra Cut na očistenie hliníka pred zváraním.
Príprava zváracieho príslušenstva pred zváraním
Čistenie hliníka pred začiatkom zvárania invertorom s pulzným režimom
Pri zváraní hliníka pulzným zváraním je vždy potrebné povrch hliníka dôkladne očistiť. Na povrchu sa totižto hliník pokrýva tenkou vrstvou oxidu hlinitého. Práve tá je dôvodom vysokej odolnosti voči korózii, ale pri zváraní môže byť problémom. Oxidovaná tenká vrstva má totižto vyššiu teplotu tavenia ako samotný hliník. Riešením je zváranie striedavým prúdom o čom si môžete prečítať v článku Ako zvárať hliník - nastavenie parametrov zváračky TIG AC/DC, alebo vyčistenie a pulzné zváranie.
Čistenie (odstránenie oxidu z povrchu) je možné zabezpečiť mechanicky alebo chemicky. Po krátkej dobe sa na vzduchu vrstva prirodzene opäť vždy vytvorí.
V tomto prípade sme sa rozhodli pre mechanické čistenie, konkrétne kotúč Scotch Brite Clean & Strip triedy XT Pro Extra Cut, ktorý obsahuje minerál oxidu hlinitého a je ideálny na prípravu povrchu podkladového materiálu.

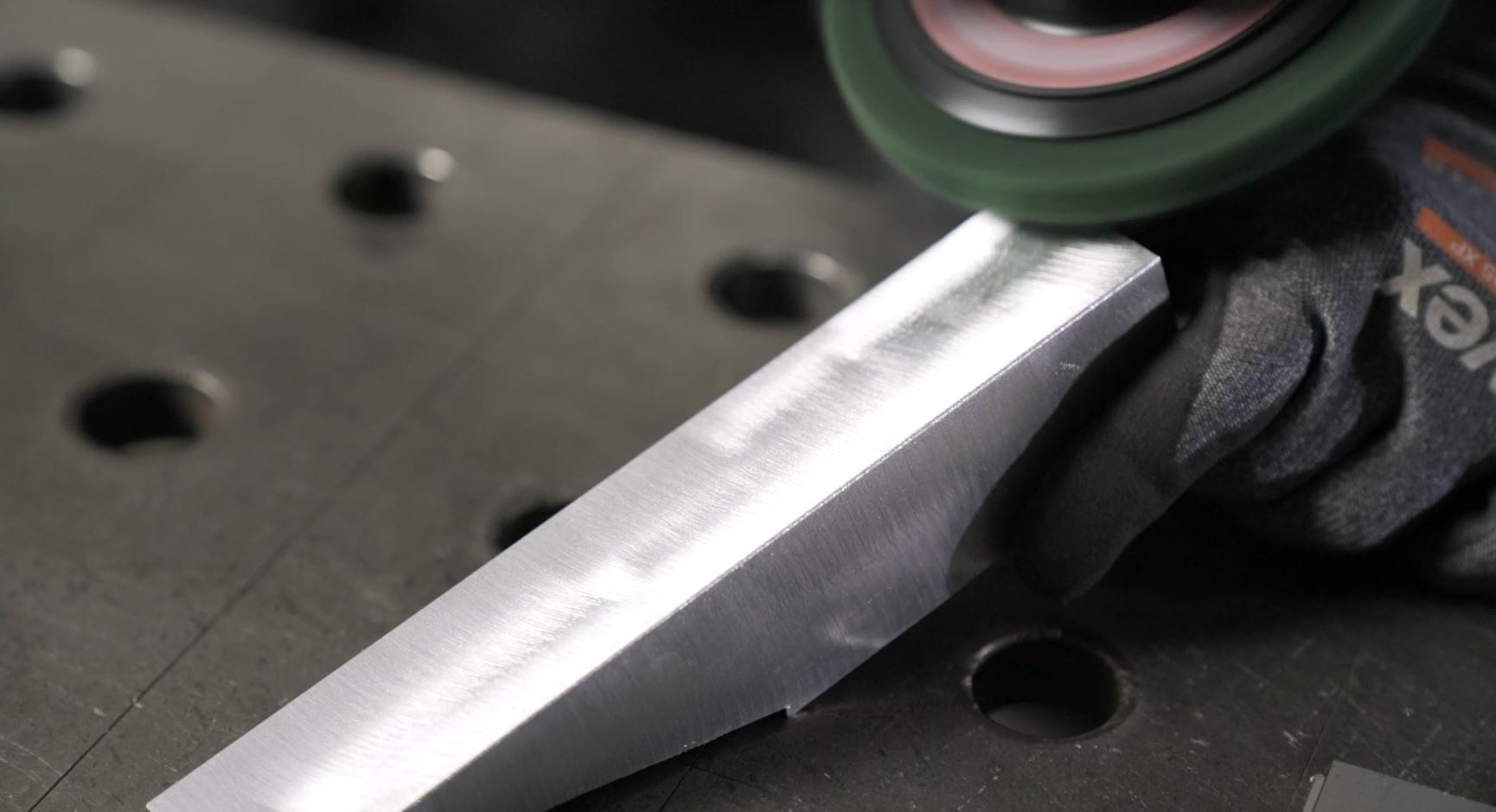

Mechanické čistenie hliníka pomocou kotúča Scotch Brite XT Pro Extra Cut 3M
Ovládací panel a nastavenie parametrov pulznej J5 MOST
Invertorová zváračka Fanmig J5 Pulse je určená na zváranie hliníka, nereze aj ocele. Na jej ovládacom panely je viac možností nastavenia parametrov pre zváranie rôznych materiálov. V základnom nastavení dokážeme nastaviť zvárací prúd (Amps - ampére pri ktorých zvárame) a doladiť Napätie (Voltage - V).
Po stlačení oboch tlačidiel sa dostaneme do rozšíreného menu, kde je možné nastavovať ďalšie parametre
- tvrdosť oblúka (FORCE),
- zvárací program - prídavný materiál a plyn, ktorým zvárame,
- priemer drôtu,
- nastavenie štvortaktu, alebo dvojtaktu pri zváraní (MODE),
- dohorenie (BURN),
- vzdialenosť vysunutia drôtu pri zváraní (StFd),
- predfuk (Preg),
- dofuk (Post)
- aj nastavenie režimu (pulzný režim, dvojitý pulz alebo klasický MIG/MAG).
Nastavenia zváračky je možné ukladať a znovu načítavať pomocou funkcií SAVE a LOAD. Viac o konkrétnych parametroch a nastaveniach si môžete prečítať aj v návode ku zváračke Fanmig J5 Pulse.

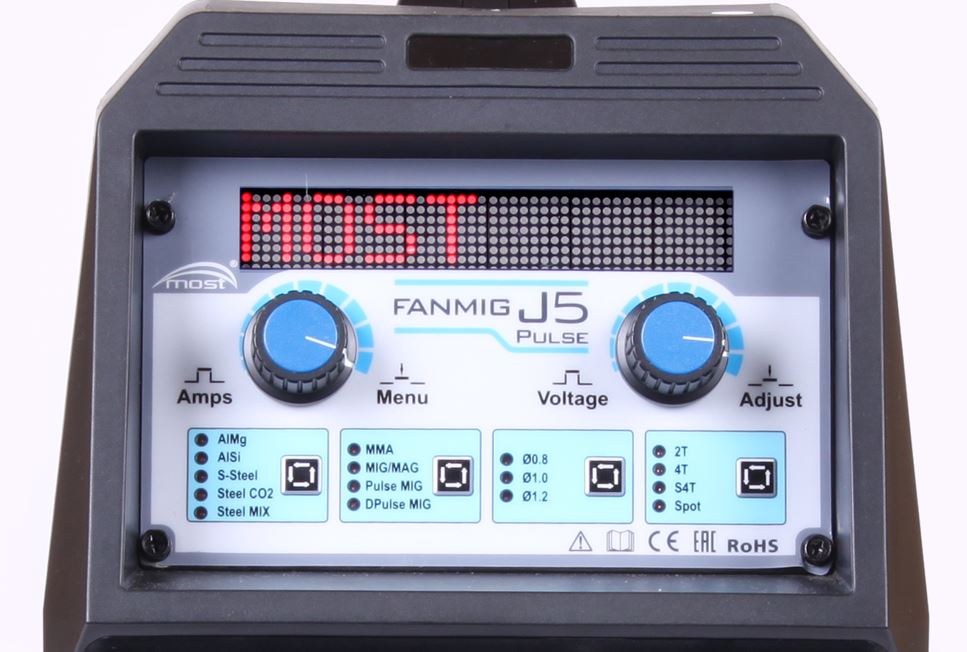

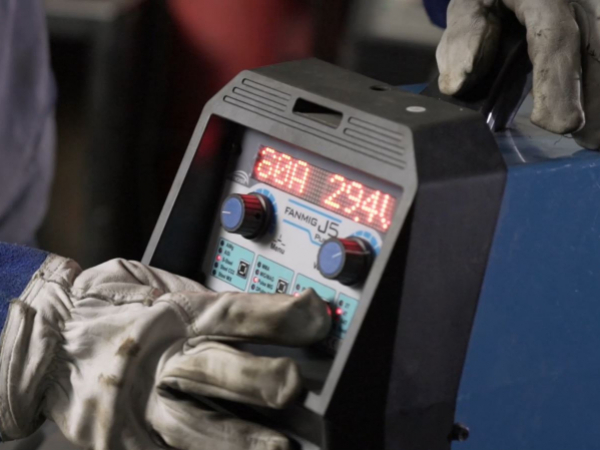

Ovládací panel CO2 zváračky Fanmig J5 Pulse MOST
Nastavenia pulznej zváračky pre zváranie hliníka
Pre žiadnu aplikáciu nie je nastavenie parametrov všeobecne dané - to znamená, že neexistuje všeobecne funkčné nastavenie a vždy k nemu treba pristupovať individuálne. Pri našom testovaní zváračy Fanmig J5 Pulse sa nám osvedčili nasledovné nastavenia:
Voltage = 280 V (46 %)
Tvrdosť oblúka (FORCE) = 20 %
Program = AlMg
Prídavný materiál a zvárací plyn = AlMg5 a Ar
Priemer drôtu = 1.0 mm
MODE = 4T (4-takt)
Dohorenie (BURN) = 0 %
Vzdialenosť vysunutia drôtu pri zváraní (StFd) = 1.0 mm
Predfuk (Preg) = 1.0 s
Dofuk (Post) = 1.0 s
Nastavenie pulzného režimu = PulseMIG
Pri zváraní používame inertný plyn argón a prietok plynu nastavíme na 12 – 13 l.

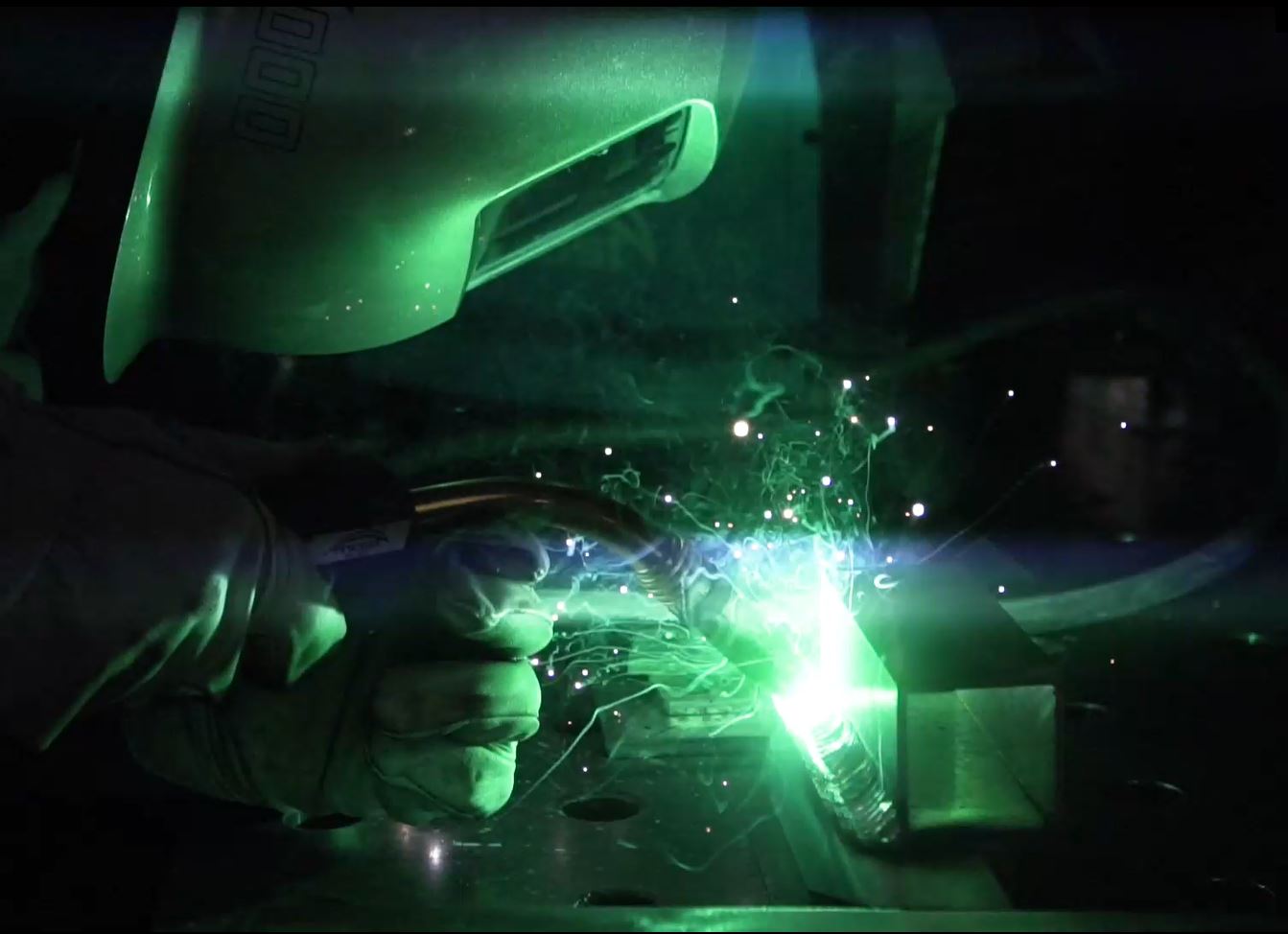

Zváranie hliníka v pulznom režime metódou MIG/MAG
Vďaka takto nastaveným parametrom zváračky dokážeme v pulznom režime metódou MIG/MAG docieliť krásny čistý zvar (hliník nie je čierny), veľmi podobný TIGovému zváraniu.

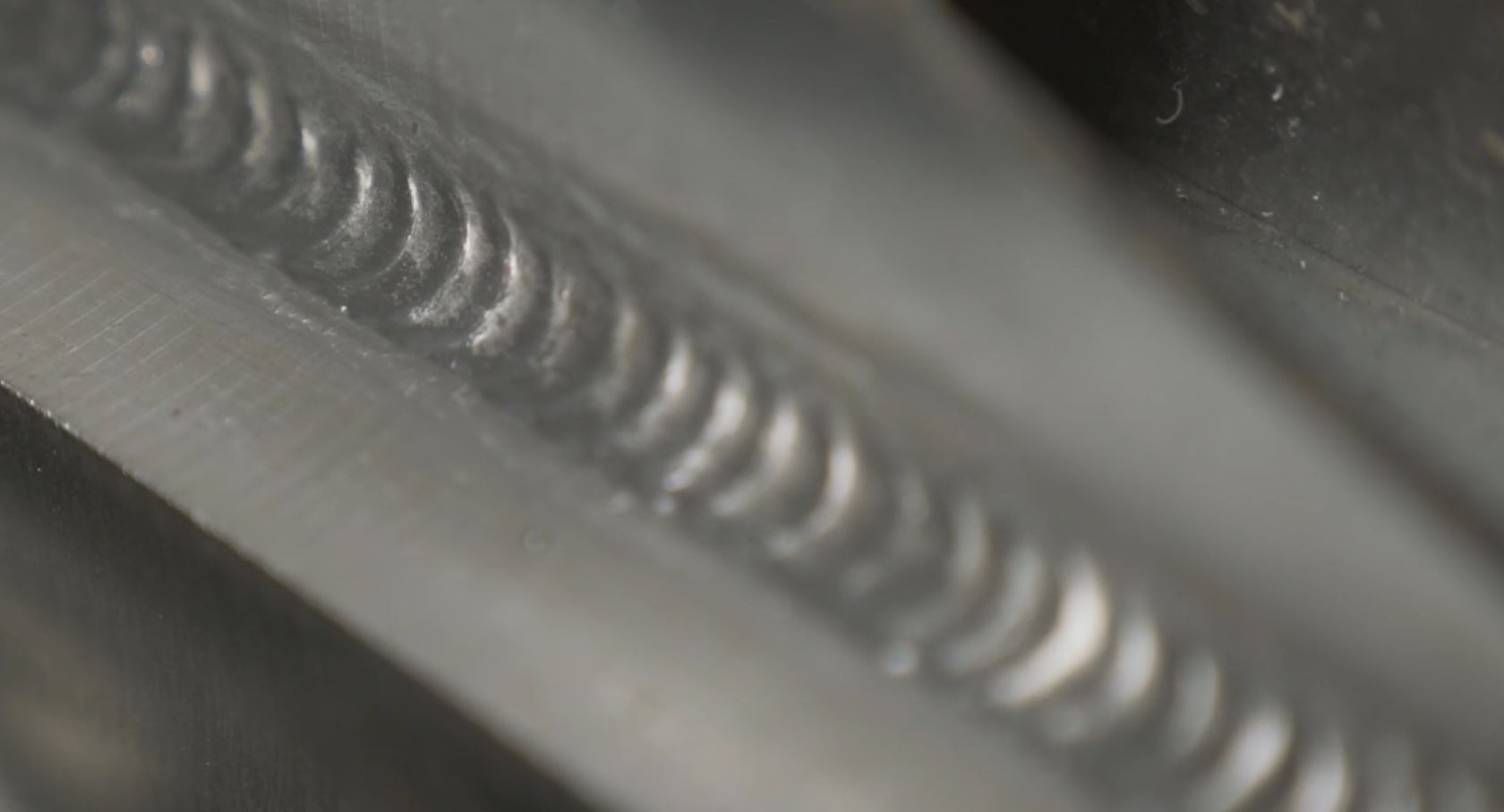

Kvalitný hliníkový zvar pri metóde MIG/MAG bez rozstreku
Pulzné zváranie nereze - príprava a nastavenie CO2 zváračky Fanmig J5 Pulse
Rovnako ako pri zváraní hliníka je potrebné vždy dbať na správnu ochranu tela aj dýchacích ciest. Pri zváraní nereze využívame namiesto čistého argónu, fľašu s plynom MIX, ktorá obsahuje 98 % argónu a 2 % CO2.
Použijeme rovnaký zvárací horák ako v predchádzajúcom prípade - M24 MOST 2 m s teflonovým bowdenom - avšak iba z dôvodu, že zvárame vzorky. Pri náročnejšom a dlhšom zváraní (napríklad pri sériovej výrobe) by sme odporučili dlhší zvárací horák M24 s oceľovým bowdenom. Tento horák je vhodný aj na pulzné zváranie, keďže jeho prúdový zaťažovateľ je vyšší ako 200 A. Prídavný materiál vymeníme za nerezový, napríklad za zvárací drôt 308 LSi 0,8 5 kg. Tomuto drôtu prispôsobíme aj zváraciu špičku (používame špičky s priemerom 0,8 mm). Pri výmene prídavného materiálu využijeme funkciu podávača drôtu a tiež zváracie kliešte pre vybratie hubice, špičky a odcvaknutie vytŕčajúceho drôtu.
Nastavenie parametrov pulznej zváračky pre zváranie nereze
Nastavenie parametrov je podobné ako v predchádzajúcom prípade, zmeníme hlavne nasledovné hodnoty:
Program zvárania: S-Steel
Tvrdosť oblúka : 10 %
Priemer drôtu: 0,8mm
Dofuk: 5,0 s

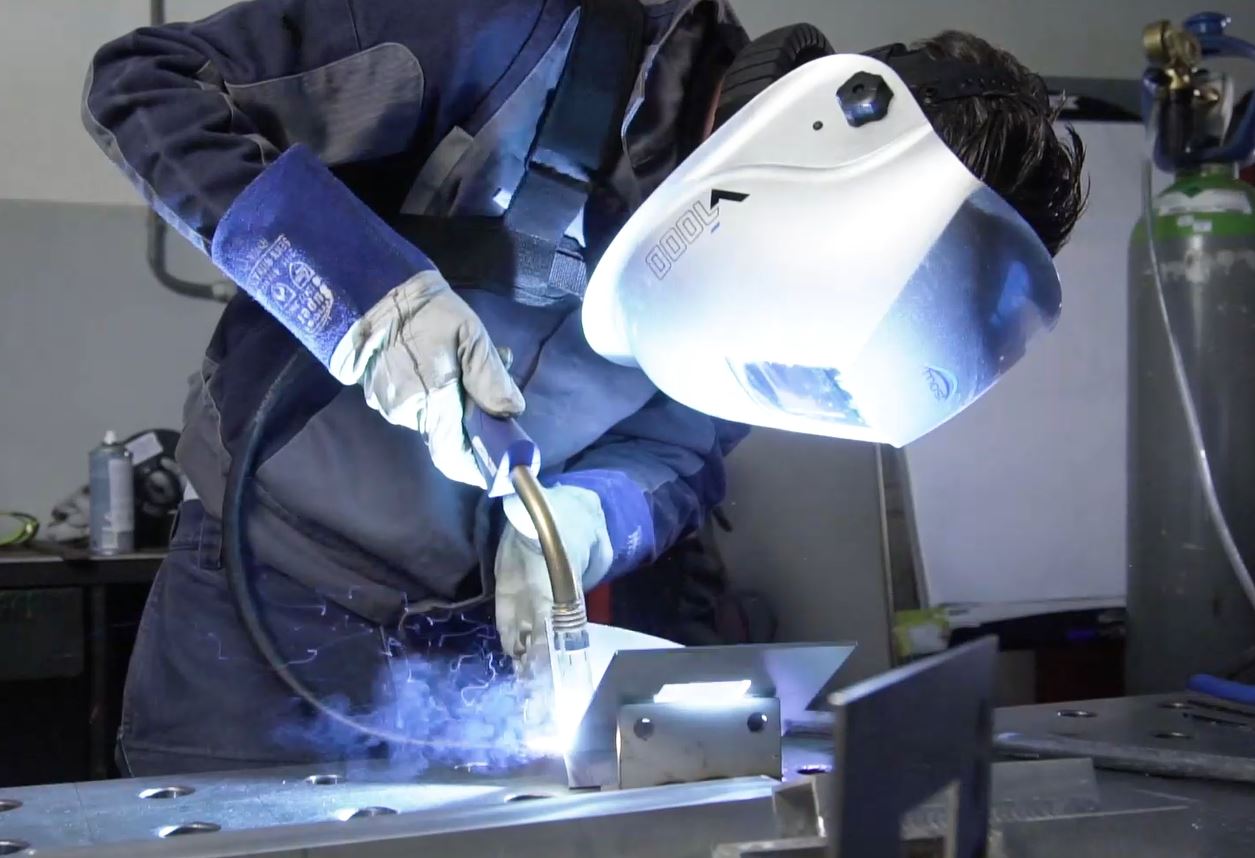

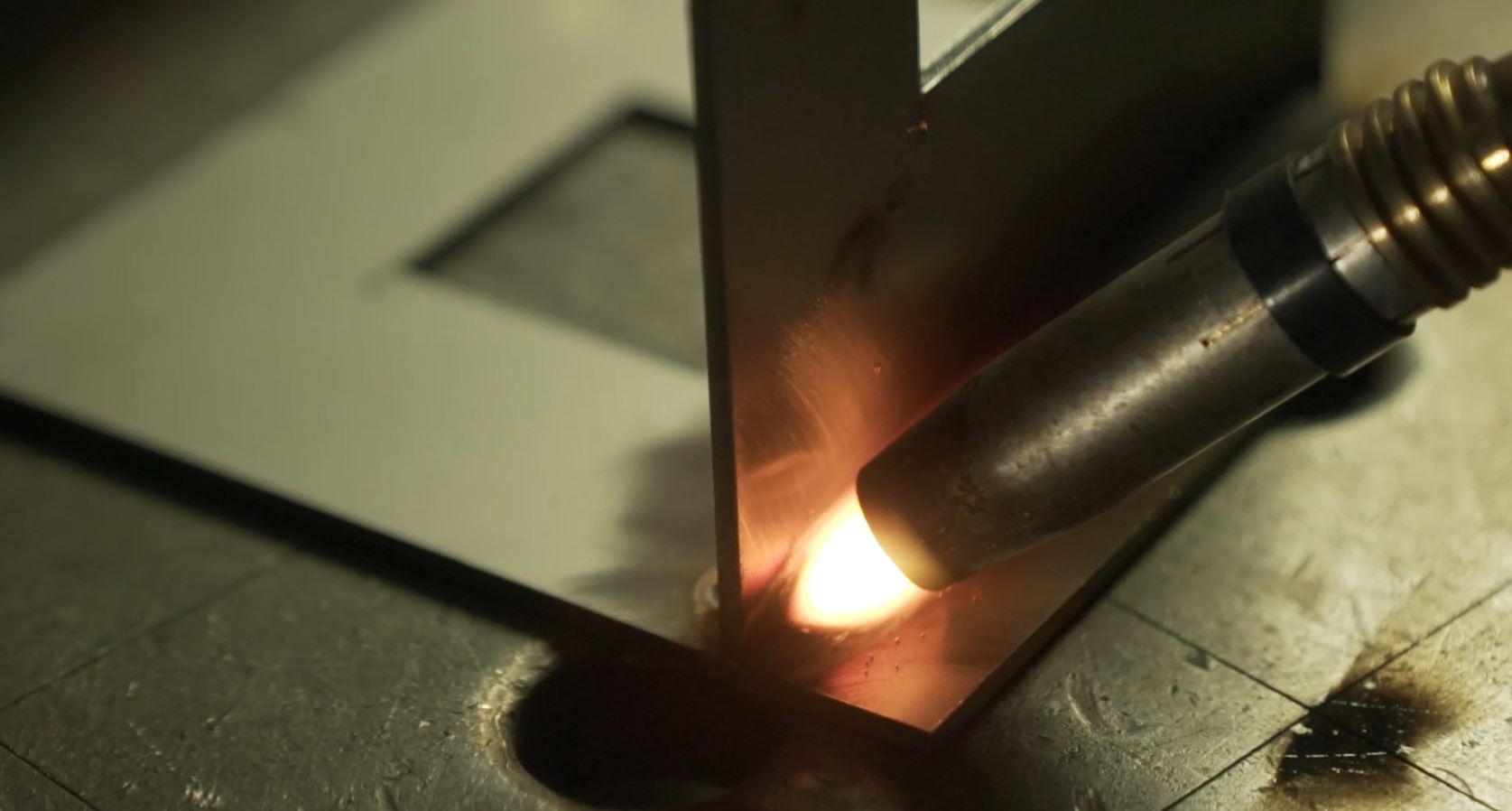

Zváranie nereze v pulznom režime metódou MIG/MAG
Nastavenie zváračky bude vyzerať nasledovne:
Amps = 80 A
Voltage = 27,7 V (46 %)
Tvrdosť oblúka (FORCE) = 10 %
Prídavný materiál a zvárací plyn = E308 a Ar98 (program S - Steel)
Priemer drôtu = 0,8 mm
MODE = 4T (4-takt)
Dohorenie (BURN) = 0 %
Vzdialenosť vysunutia drôtu pri zváraní (StFd) = 1.0 mm
Predfuk (Preg) = 1.0 s
Dofuk (Post) = 5.0 s
Nastavenie pulzného režimu = PulseMIG
Zváranie ocele pulzným režimom a nastavenie zváracieho invertora
Pre zváranie ocele v pulznom režime volíme tiež plyn MIX, konkrétne fľašu s plynom, ktorá obsahuje 82 % argónu a 18 % CO2. Pri tejto ukážke sme zvolili materiál hrúbky 4 mm a drôt vhodný pre zváranie ocele SG2 v hrúbke 0,8 mm. Nastavenie zváračky bolo nasledovné:
Program zvárania: Steel MIX
Amps: 100 A (25 %)
Nastavenie pulzného režimu: PulseMIG
Priemer drôtu: 0,8 mm
Režim 4T (4-takt)

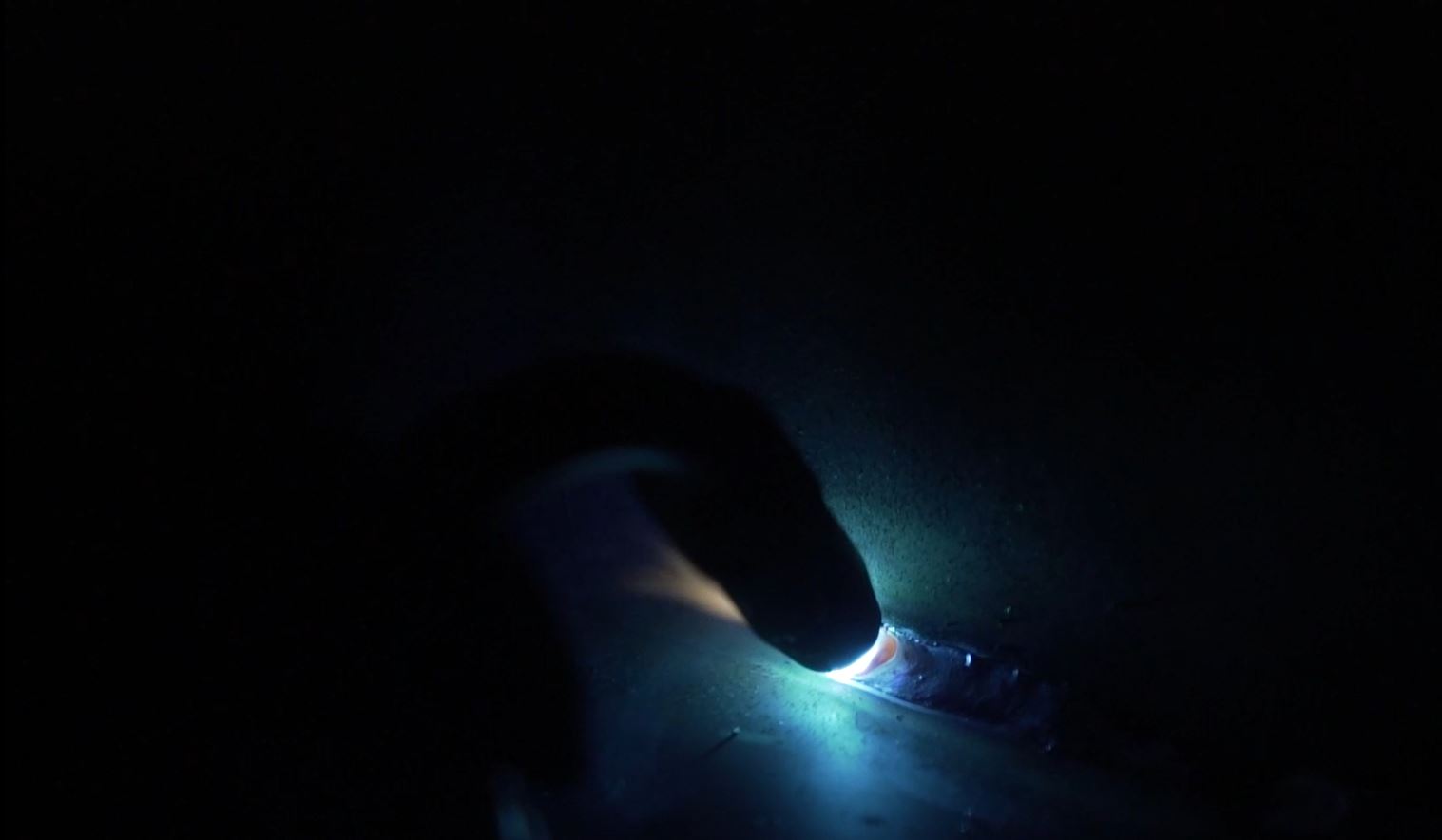

Zváranie ocele v pulznom režime invertorovou zváračkou CO2

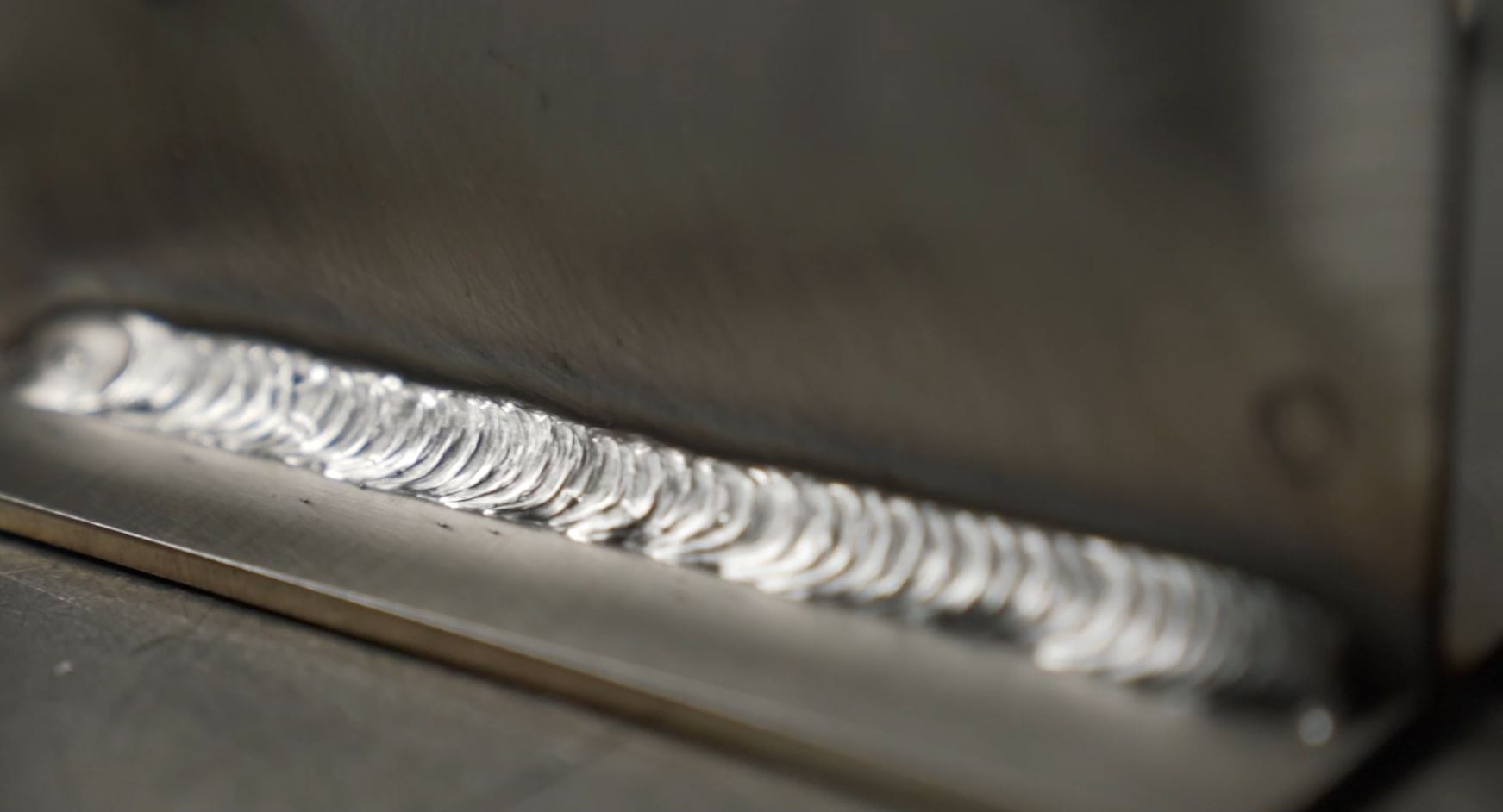

Výsledný zvar po pulznom zváraní MIG/MAG
Ďalšie aplikácie zvárania ocele v pulznom režime s korekciou
Na zváračke sa dá nastaviť tiež percentuálne korekcia.
- Pri zváracom prúde 100A a použití korekcie +10% sa prúd zdvihne na 110A, pri nezmenenej hodnote rýchlosti posuvu drôtu (v mm/s).
- Pri zváracom prúde 100A a použití korekcie -10% prúd klesne na 90A, pri nezmenenej hodnote rýchlosti posuvu drôtu (v mm/s).
Korekcia ovplyvňuje tvar zvaru - pri hodnote + 10% bude zvar viac prehĺbený, naopak pri hodnote -10% bude zvar viac vypuklý.
Nastavenie zváračky:
Program zvárania: Steel MIX
Amps: 100 A
Tvrdosť oblúka (FORCE): 16%
Nastavenie pulzného režimu: PulseMIG
Priemer drôtu: 0,8 mm
Režim 4T (4-takt)
Korekcia bola najskôr +10%, následne -10%

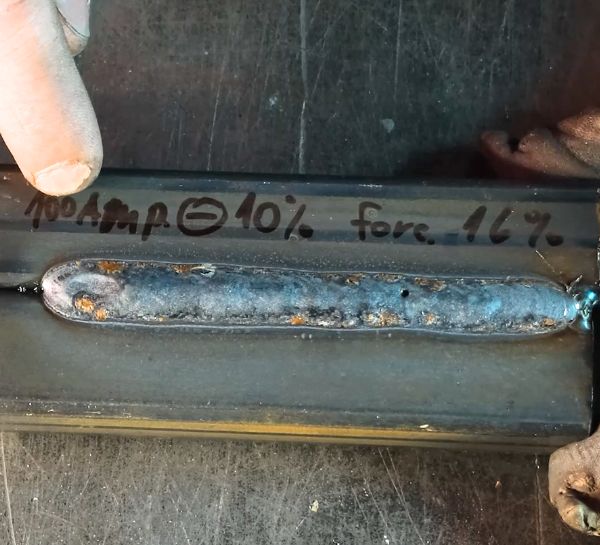

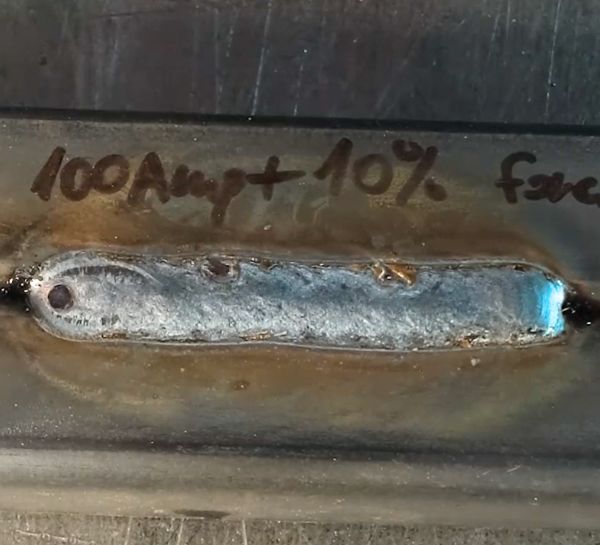

Zvary pri korekcii zváracieho prúdu +10% a -10%
Ochrana zdravia je prvoradá pri každej metóde zvárania
Predtým ako sa pustíme do zvárania akéhokoľvek materiálu, netreba zabúdať na ochranu a na vhodné ochranné prostriedky – pri zváraní využijeme zváraciu kuklu s filtroventiláciou, alebo klasickú zváraciu kuklu doplnenú o filtráciu Optrel Swiss Air, ktorú môžeme používať aj s kuklami bez prípravy na odsávanie. Pri zváraní hliníka (ale aj iných materiálov) vždy odporúčame chrániť si dýchacie cesty. Tiež určite nezabúdať na ochranu tela a chrániť sa zváračskou zásterou s rukávnikmi, ochranným odevom a zváračskými rukavicami.
Aké je hodnotenie Fanmig J5 Pulse MOST?
Ide o zváračku v cenovej kategórii do 1000 EUR na zváranie hliníka, ocele a nereze. Vďaka pulznému režimu pri zváraní dosiahnete kvalitné zvary bez rozstreku. Odporúčame ju najmä na zváranie tenkých plechov, no poradí si aj s hrubšími materiálmi. Je ideálna pre využitie v servisoch, dielňach, ale tiež do výroby.
Zváranie materiálu s Fanmig J5 Pulse bez rozstrekov, Zdroj: Solík SK
✔ široký rozsah zváracích parametrov a nastavení na prehľadnom ovládcom panely,
✔ možnosť zvárať rôzne materiály - hliník, nerez, oceľ,
✔ pulzné zváranie bez rozstreku,
✔ cenová kategória do 1000 EUR (pulzné zváračky častokrát začínajú od 1500 EUR vyššie),
✖ hlučnejší ventilátor,
✖ zapojenie do zásuvky chránenej silnejšími ističmi – pri ističoch B16 môže dochádzať k vyhodeniu poistiek.
Vďaka týmto vlastnostiam odporúčame Fanmig J5 Pulse naozaj všetkým, a to aj napriek menším nevýhodám - hlučnejšiemu ventilátoru a potrebe zapojenia do zásuvky so silnejším ističom. Pevné a húževnaté zvary, ktoré s touto invertorovou zváračkou vytvoríte, vás presvedčia o tom, že Fanmig J5 Pulse MOST je tou správnou voľbou pre každého, kto chce zvárať kvalitne a bez rozstreku.
váš tím Solík
