Laserové zváranie je metódou vhodnou na zváranie rôznych materiálov (oceľ, vysoko legovaná oceľ, hliník, meď a iné zliatiny...), no najmä tenkých plechov (približne 3 – 4mm). Brúsenie a ďalšie ošetrenie zvaru nie je potrebné - zvar je esteticky pekný a pevný. Oproti iným metódam zvárania je aj preto laserové zváranie rýchlejšie a tým efektívnejšie. Deformácia zváraného materiálu je minimálna, pretože teplom ovplyvnená zóna je menšia. Aj pri tejto metóde však treba dbať na ochranu zraku a tela - odporúčame zváraciu kuklu s laserovým filtrom. V článku porovnávame dva typy laserových zváračiek s rôznym typom chladenia, MAX-T MOST s plynovým chladením a XTW MOST s chladením kvapalinou.

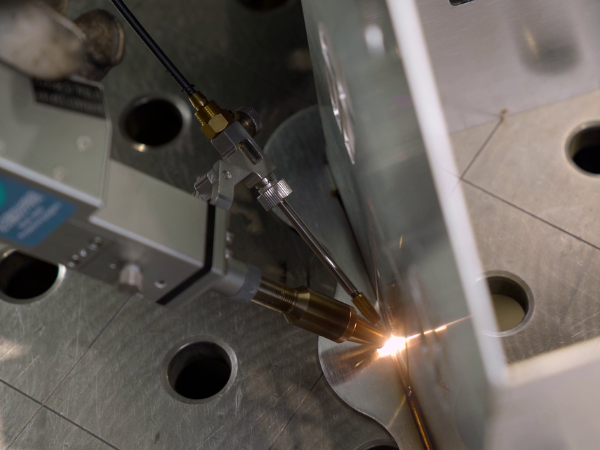

Laserové zváranie s prídavným materiálom
Kedy sa rozhodnúť pre laserovú zváračku
Zváranie laserom sa aj vďaka svojim výhodám (rýchlosť, estetické zvary, minimálna deformácia materiálu) využíva na zváranie tenších plechov a dlhých zvarov. Ideálne využitie laserového zvárania je napríklad pri výrobe nerezového nábytku, nádrží, bazénov a podobne. Výrobcovia častokrát udávajú v parametroch laserových zváračiek prievar až do 8 mm. Zo skúsenosti našich technikov však vieme, že ideálne je laser používať na materiály hrubé približne 1 – 4 mm. Pre hrubšie materiály je vhodnejšia metóda MIG/MAG (napríklad MIG/MAG pulzná zváračka, kedy pri zváraní nevzniká takmer žiadny rozstrek.)

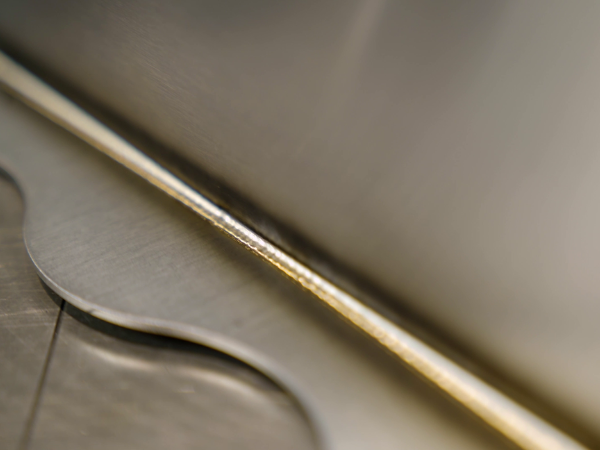

Na pohľad pekný a estetický laserový zvar
V našej ponuke si môžete vybrať z dvoch typov laserových zváračiek s rôznym chladením (vzduchom alebo kvapalinou). Ak máte akékoľvek pochybnosti o tom, či by ste pri konkrétnom projekte laser využili, neváhajte nás kontaktovať a poradiť sa s naším laserovým špecialistom. Radi vám výhody laserového zvárania predvedieme a laser vyskúšame priamo na vašich výrobkoch.
Prenosná laserová zváračka MAX-T65 MOST chladená plynom
O výhodách zvárania laserom oproti iným metódam nemožno pochybovať. Dôležitým parametrom je však aj typ chladenia. Séria MAX-T MOST (MAX Photonics) prináša mobilné, plynom chladené laserové zváračky. Výhodou pri tomto type laserových zváračiek je najmä to, že sú prenosné a omnoho ľahšie. Napríklad MAX-T65 váži približne 39 kg. Do plynom chladených zváračiek tiež nie je potrebné dolievať chladiacu kvapalinu, čo tiež v konečnom dôsledku znižuje ich hmotnosť a nároky na údržbu.

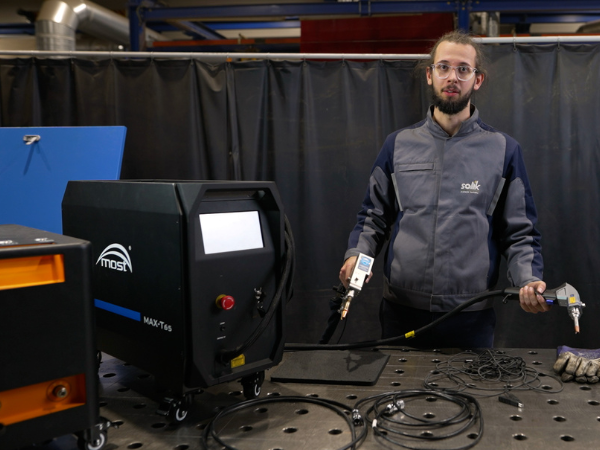

Prenosná laserová zváračka MAX-T65 MOST s externým podávačom drôtu
Rôzne modely MAX-T MOST s výkonom až do 1500 W a ľahkou zváracou pištoľou
Laserové zváračky MAX-T MOST sú dodávané v troch prevedeniach s rôznymi výkonmi:
- výkon 800 W (MAX-T35), príkon 3000 W, maximálna hrúbka prievaru do 3,5 mm (oceľ, nerezová oceľ),
- výkon 1200 W (MAX-T45), príkon 4500 W, maximálna hrúbka prievaru do 4,5 mm (oceľ, nerezová oceľ),
- výkon 1500 W (MAX-T65), príkon 6000 W, maximálna hrúbka prievaru do 6,5 mm (oceľ, nerezová oceľ)
Ďalšou výhodou MAX-T je elegantná a ľahká laserová zváracia pištoľ. Váži iba 680 g, čím zabezpečuje jednoduchšiu a rýchlejšiu prácu (pri kvapalinou chladených laseroch je pištoľ mohutnejšia a práca s ňou je náročnejšia). MAX-T má kompaktný oddelený a podávač drôtu, do ktorého je možné vložiť cievky ako do klasických MIG/MAG zváračiek s priemermi od 0,8 – 1,6mm. V základnom menu so synergiou je možné si vybrať viac materiálov - napr. nerezová oceľ, konštrukčná oceľ, pozink, hliník alebo meď.

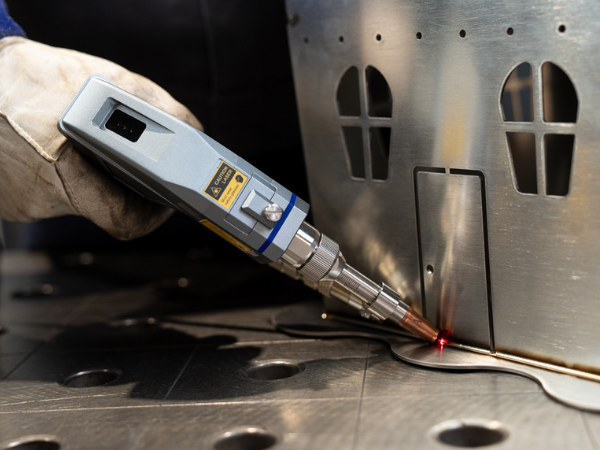

Laserová zváracia pištoľ k zváračke MOST MAX-T
Jednoduché spustenie a okamžitá prevádzka bez čakania
Uvedenie do prevádzky je veľmi jednoduché - po správnom zapojení plynu, podávača a zapnutí, si zváračka sama reguluje plyn. Pri sérii MAX-T nie je potrebné čakať na nahriatie zváračky (na správnu teplotu chladiacej tekutiny) - zváračky dokážu fungovať bez problémov v teplote od 10 do 40 °C, čím sa čas na prípravu pred zváraním značne skracuje. Zaťažovatele plynom chladených laserov sú testované nepretržite 12 hodín pod záťažou s výkonom 99%. Napriek tomuto typu chladenia sa teda s nimi dá pracovať celú pracovnú zmenu.
Kvapalinou chladený laser XTW 1500 MOST
Laserové zváračky série XTW výrobca MOST poskytuje v najvyššej možnej konfigurácii (laserová zváračka s dvojosou laserovou zváracou pištoľou, zabudovaným chladičom, externým podávačom drôtu a stabilizátorom napätia).

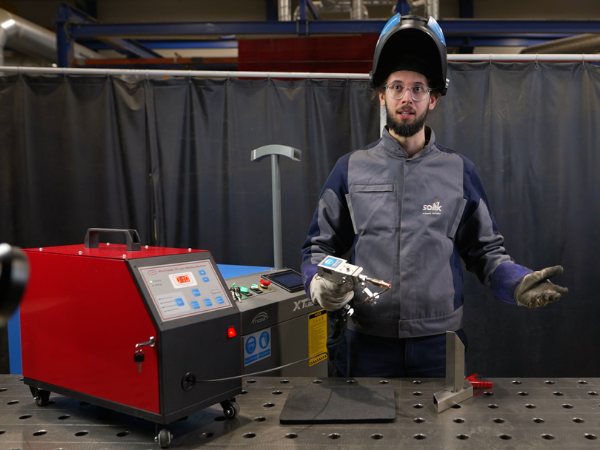

Laserová zváračka XTW 1500 MOST s externým podávačom drôtu
Modely chladené kvapalinou s výkonom až do 2000 W
Čo sa týka výkonu, laserové zváračky s chladením kvapalinou XTW MOST sú dodávané v dvoch prevedeniach:
- výkon 1500 W (XTW 1500), hrúbka prievaru približne 2 - 4 mm
- výkon 2000 W (XTW 2000), hrúbka prievaru približne 2 - 5 mm
Spustenie a manuálne nastavenie laserovej zváračky XTW bez synergie
Spustenie do prevádzky je o niečo dlhšie, ako pri vzduchom chladenej laserovej zváračke. Stabilizátor napätia slúži na to, aby zváračku ochránil v prípade, že nastanú neočakávané výkyvy energie v sieti. Pred samotným spustením zváračky je preto jeho zapnutie veľmi dôležité. Ešte pred zapnutím zdroja, je potrebné skontrolovať správnu teplotu - na chladiči je prednastavená teplota, ak je nízka, je potrebné aby chladič zváračku zohrial. Tiež je potrebné skontrolovať a prípadne doliať chladiacu kvapalinu (jej stav je možné overiť si na ryske).
XTW má oddelený podávač drôtu, do ktorého je tiež možné vložiť cievky drôtu ako do MIG/MAG zváračiek s priemermi od 0,8 – 1,6mm. Hrúbky materiálov je možné nastaviť od 1 mm do 3,5 mm. V menu chýba synergia - všetky nastavenia sa
navolia manuálne podľa vlastných preferencií. Je však možné si nastavenie uložiť a nastavené parametre využiť pri ďalšom zváraní. Tiež je možné si základné parametre (materiál, hrúbka, rýchlosť podávania) nastaviť aj priamo na laserovej zváracej pištoli.

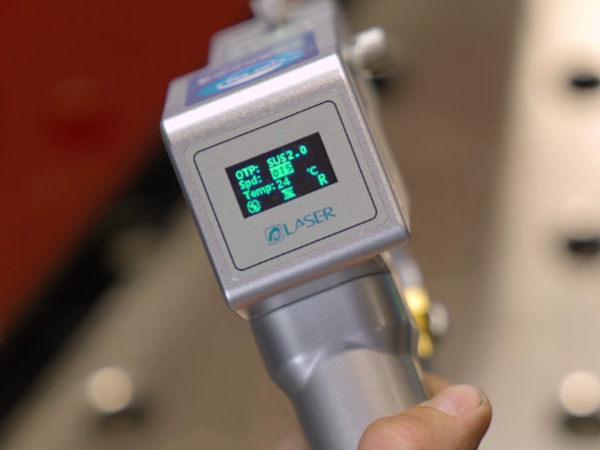

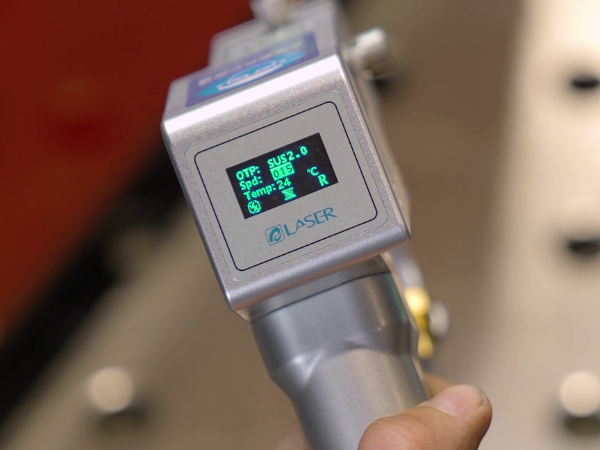

Laserová zváracia pištoľ k zváračke MOST XTW s nastavením parametrom priamo z rukoväte
Porovnanie laserov MAX-T a XTW MOST
| Technické parametre |
|
|
|---|---|---|
| XTW 1500 MOST | ||
| Výkon lasera | 1500 W | 1500 W |
| Chladenie | plynom | kvapalinou - aktívny chladič s núteným obehom kvapaliny |
| Hmotnosť | 39 kg | 250 kg |
| Synergia | áno | nie (manuálne nastavenie s možnosťou zapamätania) |
| Podávač drôtu | Externý, 4-kladkový | Externý, 4-kladkový |
| Priemery drôtov | 0,8 - 1,6 mm | 0,8 - 1,6 mm |
| Hĺbka prievaru (hrúbka materiálu) | > 6,5 mm | > 4 mm |
| Ovládanie z laserovej zváracej pištole | nie | áno |
| Potreba čakania na nahriatie zváračky pred začiatkom zvárania | nie | áno |
| Dĺžka horáka | 5,6m | 8m |
| Cena (porovnanie modelov s rovnakým výkonom 1500W) | do 22 000 € | do 12 000 € |
Bezpečnosť pri zváraní laserom
Laserové zváranie si vyžaduje zvýšené nároky na bezpečnosť. Obyčajná zváracia kukla pri zváraní laserom nestačí - je potrebné používať kuklu s prídavným filtrom odolným voči laserovému žiareniu a odrazu laserového lúča. Zváracia kukla na laser má prídavné sklo hrubé 6 mm, ktoré filtruje laserové lúče. Existujú aj okuliare na laser, avšak oproti kukle neochránia celú tvár, čo môže byť nebezpečné práve pri odrazoch laserových lúčov.
Pre zvýšenú bezpečnosť je tiež nutné mať správne zapojenú bezpečnostnú poistku, využívať ochranné odevy určené na laserové zváranie a dbať aj na ochranu pracoviska (napríklad doplniť ho o zváracie zásteny proti odrazeným laserovým lúčom). Séria laserov MAX-T má aj funkciu zvýšenej ochrany – je možné zapojiť kábel, ktorý preruší kontakt a zabezpečí vypnutie zváračky po otvorení dverí na pracovisko.
Bezpečnosť pri laserovom zváraní je prvoradá - obyčajná kukla nestačí!
Prídavný materiál a spotrebné diely na zváranie laserom
S laserovou zváračkou je možné zvárať s prídavným materiálom (používajú sa rovnaké drôty ako pri MIG/MAG zváraní), ale aj bez prídavného materiálu. Pri zváraní laserom sa spotrebné diely spotrebúvajú omnoho menej - dostupné sú tiež špičky na rôzne druhy zvarov (kútové zvary, na tupo a ďalšie). Ďalším spotrebným dielom je ochranné sklíčko šošovky, ktoré sa pri nesprávnom zaobchádzaní môže poškodiť. Niekedy však stačí očistenie a nie je nutná výmena.
Aký typ lasera si vybrať?
Zváranie laserom je vhodné najmä pre tenké materiály (cca do 4 mm). Plynom chladené laserové zváračky MAX-T majú oproti kvapalinou chladeným výhodu v nižšej hmotnosti, a tiež ľahšej laserovej zváracej pištoli. Tieto prenosné laserové zváračky tiež disponujú synergiou. Oproti tekutinou chladeným zváračkám nie je potrebné čakať na správnu teplotu chladiacej kvapaliny, čo výrazne znižuje čas potrebný na prípravu pred zváraním. Séria kvapalinou chladených laserov XTW zas umožňuje ovládanie priamo zo zváracej pištole, ponúka aj konfiguráciu s vyšším výkonom 2000W a je tiež atraktívnejšia cenovo. Nevýhodou je však najmä horšia prenosnosť a chýbajúca synergia.
Ak stále váhate, či je laserové zváranie pre vás vhodné, neváhajte nás kontaktovať, radi poradíme a odporučíme to správne riešenie práve pre vašu výrobu. Výhody laserového zvárania oproti klasický metódam sú jednoznačné (rýchlosť, pekné zvary, minimálna deformácia materiálu). Ako by povedal náš špecialista na technológie Aďo - “Laserom je to rýchlejšie, nemusíme to brúsiť a nebude sa nám to krútiť :)”.
Jana B.
